219681
A01B35/24
Заявка: 2022135176, 29.12.2022
Опубликовано: 31.7.2023. Бюл. № 22
Авторы: С.М. Сычев, А.В. Кубышкин, В.В. Кузнецов, Н.А. Лаптева
Патентообладатель: АО "ГРУППА КРЕМНИЙ ЭЛ"
РАБОЧИЙ ОРГАН КУЛЬТИВАТОРА-ПЛОСКОРЕЗА ДЛЯ РАБОТЫ НА СКЛОНАХ

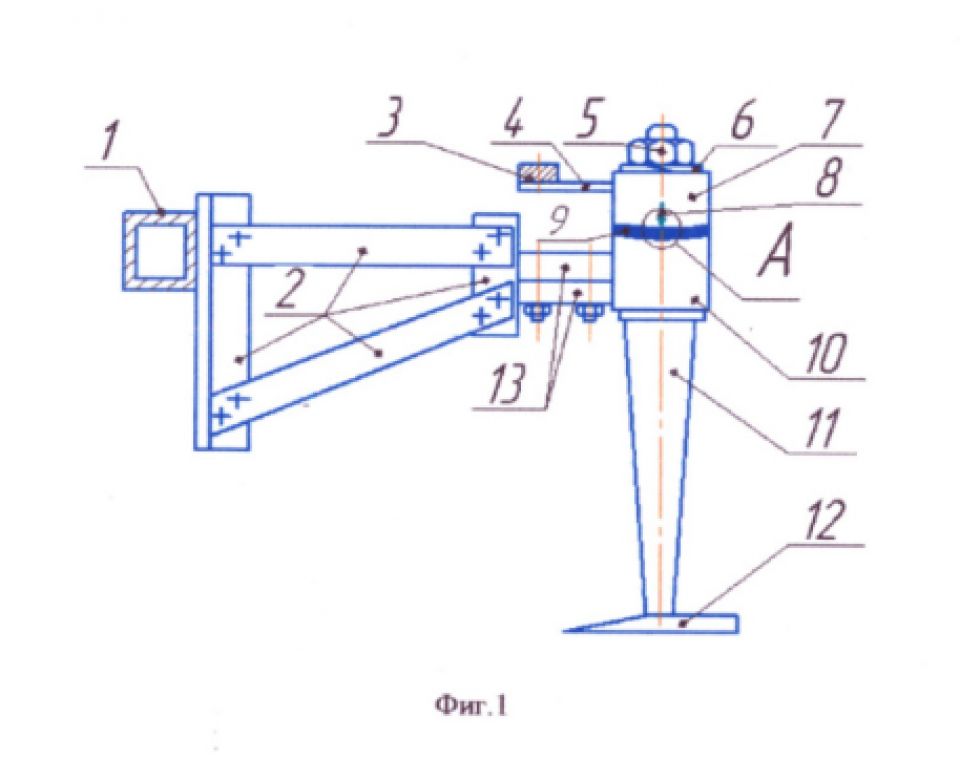

Рабочий орган культиватора-плоскореза для работы на склонах, содержащий лапу, стойку с участками прямоугольного, круглого и квадратного сечения с резьбовым участком на конце, вставленную с возможностью вращения в цилиндрический держатель, связанный с рамой посредством кронштейна и шарнирно-параллелограммного механизма, втулку с приваренным к ней рычагом, насаженную на участок стойки квадратного сечения выше цилиндрического держателя с возможностью продольного перемещения, прижимаемую к держателю шайбой и гайкой, навинчиваемой на верхний резьбовой конец стойки, отличающийся тем, что рычаг втулки соединен шарнирно с поперечной горизонтальной рейкой культиватора-плоскореза, перемещаемой гидроцилиндром, соприкасающиеся плоскости цилиндрического держателя и втулки гладкие, на держателе нанесена градусная шкала с ценой деления 1°, а на втулке - указательная стрелка угла поворота стойки.
