219501
A01B13/02
Заявка: 2023105763, 13.3.2023
Опубликовано: 20.7.2023. Бюл. № 20
Авторы: С.М. Сычев, А.В. Кубышкин, В.В. Кузнецов, Н.А. Лаптева
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"
РАБОЧИЙ ОРГАН ОКУЧНИКА

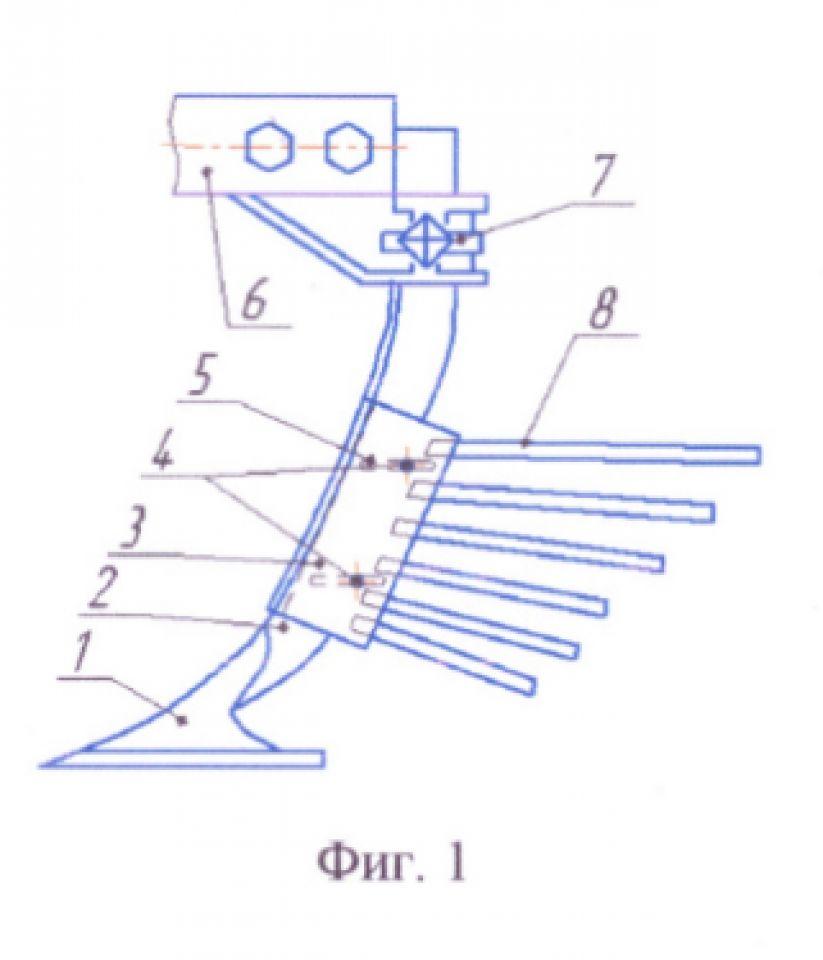

Рабочий орган окучника, включающий криволинейную стойку с лапой и отвалы, выполненные в виде накладных пластин и полос, расположенных поярусно веером от стойки до свободных концов, с шагом, равным ширине полосы, а их свободные концы - с шагом в два раза большим, полосы приварены к накладным пластинам, наложенным с внутренней стороны на крылья V-образной несущей пластины с углом раствора 60°, установленной с прилеганием и креплением болтами с потайной головкой к стойке спереди и отгибом крыльев назад, а крепление накладных пластин к крыльям несущей пластины выполнено с возможностью продольно-горизонтального перемещения и фиксирования болтами с потайными головками, пропущенными сквозь круглые отверстия в крыльях несущей пластины и продолговатые прорези в накладных пластинах, отличающийся тем, что каждая накладная пластина имеет профильную поверхность с плоским участком и криволинейным участком, образующим совместно с приваренными к нему полосами культурную отвальную поверхность.
