226246
H02B1/01, H05K7/18
Заявка: 2023119378, 23.7.2023
Опубликовано: 28.5.2024. Бюл. № 16
Автор: О.И. Алдошин
Патентообладатель: Алдошин Олег Иванович
РАМНЫЙ КАРКАС РАСПРЕДЕЛИТЕЛЬНОГО ШКАФА
Формула полезной модели

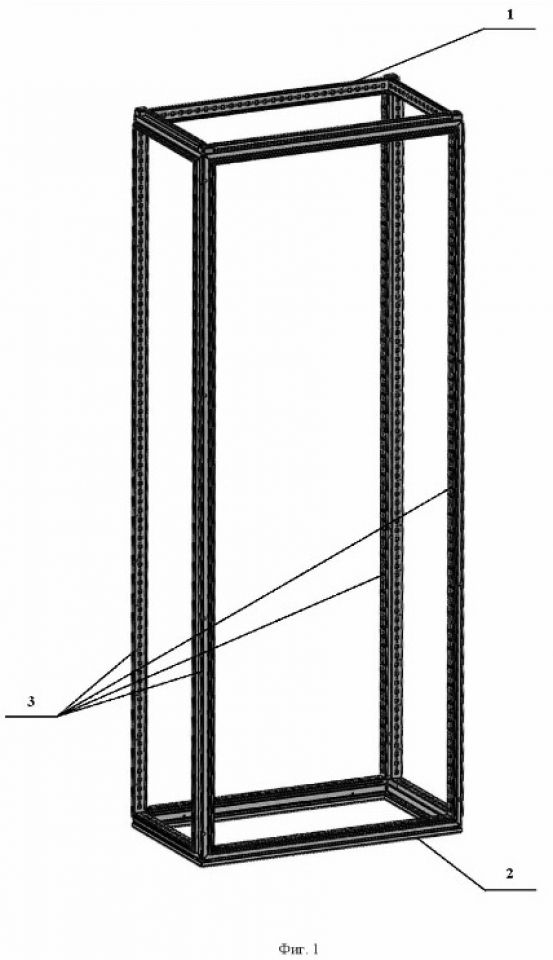

Рамный каркас распределительного шкафа, выполненный в виде прямоугольного параллелепипеда, смонтированного из фигурных горизонтальных и вертикальных профилей одинаковой геометрии с конфигурацией поперечного сечения в виде незамкнутого контура, причем горизонтальные профили образуют рамы основания и верха идентичной конструкции, в угловых зонах которых посредством прямоугольных соединителей жестко, например, при помощи сварки закреплены вертикальные рамные профили, расположенные в пространстве симметрично друг другу по отношению к вертикальной центральной оси каркаса, отличающийся тем, что прямоугольные угловые соединители выполнены с квадратным поперечным сечением, причем малая треугольная часть торцовой поверхности каждого соединителя, полученная обработкой металла резанием, например, фрезерованием и обращенная вершиной треугольника к вертикальной оси шкафа, расположена в одной плоскости с поверхностью горизонтальных профилей, а остальная, большая часть торцовой поверхности, возвышается над упомянутой плоскостью.
