2803335
H02S20/26, H02S20/10
Заявка: 2023103722, 19.2.2023
Опубликовано: 12.9.2023. Бюл. № 26
Автор: П. Ю. Шалимов
Патентообладатель: Шалимов Петр Юрьевич
СБОРНО-РАЗБОРНАЯ НЕСУЩАЯ ПАНЕЛЬ СО ВСТРОЕННЫМИ ФОТОЭЛЕКТРИЧЕСКИМИ ЭЛЕМЕНТАМИ

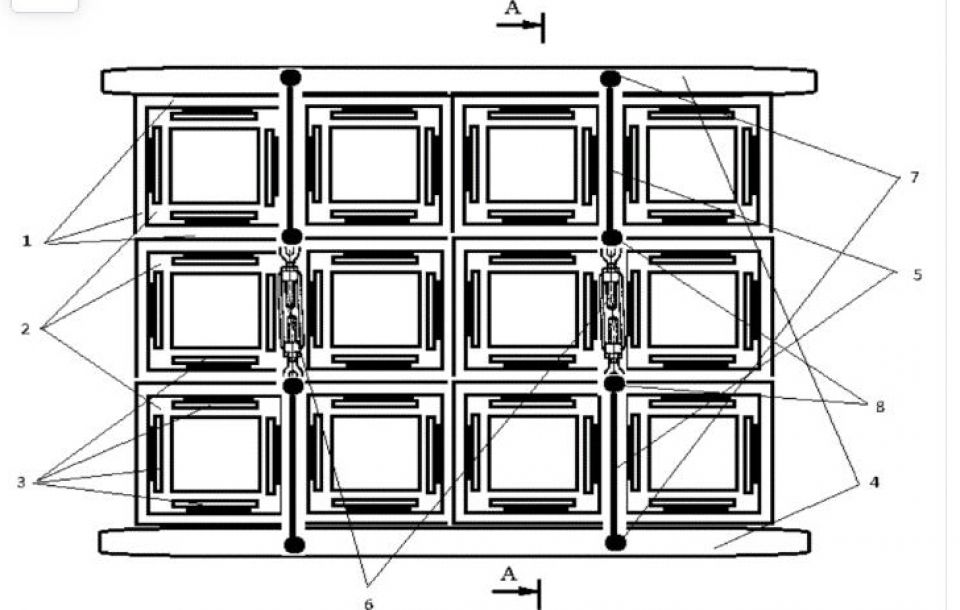

Изобретение относится к строительным конструкциям, объединённым с фотоэлектрическими устройствами генерации электрической энергии. Сборно-разборная несущая панель со встроенными фотоэлектрическими элементами содержит перекрестные ребра, образующие ячейки с установленными фотоэлектрическими элементами на каждой из внутренних поверхностей, электрическими соединениями и выходными клеммами. Панель снабжена как минимум двумя балками, между ними сформирована кладка типовых блоков. Каждый типовой блок является несущим и образован ящиком с открытой полостью; его грани соответствуют поверхностям ячеек, на которых установлены фотоэлектрические элементы. Балки соединены посредством упругих элементов, устройств регулирования натяжения, соединений упругих элементов с балками и соединений упругих элементов с устройствами регулирования натяжения. Технический результат заключается в повышении ремонтопригодности несущей панели со встроенными фотоэлектрическими элементами. 3 ил.
