СБОРНО-РАЗБОРНЫЙ КАРКАС ТЕПЛИЦЫ
Формула полезной модели

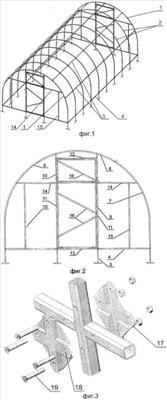

1. Сборно-разборный каркас теплицы, содержащий две торцовые и несколько промежуточных арок, выполненных в виде секций, расположенных взаимно параллельно на одинаковом расстоянии друг от друга, связанных между собой продольными соединительными элементами и снабженных боковыми и угловыми грунтозацепами, причем каждая торцовая арочная секция содержит дверь и форточку в верхней части, закрепленные в дверном проеме, образованном двумя вертикальными стойками и двумя поперечинами - верхней и нижней, каждая стойка дверного проема соединена с верхним концом полудуг арочной секции продольной торцовой поперечиной, при этом стойки дверного проема прикреплены к верхней дуге симметрично друг другу, а все элементы каркаса связаны между собой при помощи соединительных узлов, образованных двумя деталями, снабженными соосными отверстиями под их стяжку крепежными элементами, отличающийся тем, что каждая торцовая арочная секция состоит из отдельных боковых полудуг, левой и правой, с одинаковой геометрией, являющихся зеркальным отображением друг друга, соединенных верхней дугой, и содержит дополнительно по две вертикальных и равноудаленных друг от друга стойки, верхними концами соединенные с продольными торцовыми поперечинами и смещенные в сторону боковых полудуг, дверь и форточка установлены в дверном проеме порознь с возможностью поворота в вертикальной плоскости независимо друг от друга посредством шарнирных соединений, при этом дверь и форточка дополнительно укреплены внутренними подкосами, установленными под одинаковым углом к стойкам дверного проема, а при увеличении длины каркаса в центре потолочной его части выполнено место под установку дополнительной вентиляционной форточки.
2. Сборно-разборный каркас теплицы по п.1, отличающийся тем, что детали соединительных узлов выполнены в виде рельефной части с П-образными углублениями, охватывающими по плоскости соединяемые элементы каркаса, и плоской части в виде ребер жесткости.
3. Сборно-разборный каркас теплицы по п.2, отличающийся тем, что детали соединительных узлов выполнены с четырьмя П-образными углублениями, размещенными в одной плоскости, расположенными между собой крестообразно и снабженными соосными отверстиями в рельефной части деталей.
4. Сборно-разборный каркас теплицы по п.2, отличающийся тем, что детали соединительных узлов выполнены с тремя П-образными углублениями, размещенными в одной плоскости, расположенными между собой Т-образно и снабженными соосными отверстиями в рельефной части деталей.
5. Сборно-разборный каркас теплицы по п.2, отличающийся тем, что детали соединительных узлов выполнены с двумя П-образными углублениями, размещенными в одной плоскости, расположенными между собой Г-образно и снабженными соосными отверстиями в рельефной части деталей.
6. Сборно-разборный каркас теплицы по п.2, отличающийся тем, что детали соединительных узлов выполнены с четырьмя П-образными углублениями, размещенными в одной плоскости, расположенными между собой крестообразно и снабженными соосными отверстиями в плоской части деталей.
7. Сборно-разборный каркас теплицы по п.1, отличающийся тем, что детали соединительных узлов выполнены с тремя П-образными углублениями, размещенными в одной плоскости, расположенными между собой Т-образно и снабженными соосными отверстиями в плоской части деталей.
8. Сборно-разборный каркас теплицы по п.2, отличающийся тем, что детали соединительных узлов выполнены с двумя П-образными углублениями, размещенными в одной плоскости, расположенными между собой Г-образно и снабженными соосными отверстиями в плоской части деталей.
9. Сборно-разборный каркас теплицы по п.1, отличающийся тем, что детали соединительных узлов выполнены с отбортовкой под прямым углом, охватывающей расположенные между собой крестообразно, Т-образно и Г-образно соединяемые элементы каркаса по плоскости соприкосновения, и снабжены соосными отверстиями, выполненными в плоской части деталей.
10. Сборно-разборный каркас теплицы по п.1, отличающийся тем, что детали соединительных узлов, расположенных между собой крестообразно, Т-образно и Г-образно, выполнены плоскими по всей поверхности деталей.
11. Сборно-разборный каркас теплицы по п.10, отличающийся тем, что детали соединительных узлов, расположенных между собой крестообразно, Т-образно и Г-образно, выполнены в виде накладных пластин.
12. Сборно-разборный каркас теплицы по п.1, отличающийся тем, что сочленение деталей в местах соединений друг с другом выполнено посредством крестообразных и Т-образных соединительных звеньев, входящих вовнутрь сопрягаемых элементов каркаса и жестко зафиксированных там крепежными элементами.
13. Сборно-разборный каркас теплицы по п.1, отличающийся тем, что его профиль выполнен из трубы преимущественно квадратного сечения замкнутого типа.
