159422
H02P23/14, H02P21/12
Заявка: 2015105497/07, 17.2.2015
Опубликовано: 10.2.2016. Бюл. № 4
Авторы: Г.А. Федяева, А.Н. Тарасов, Т.В. Сморудова, Д.В. Конохов
Патентообладатель: ФГБОУВПО "Брянский государственный технический университет"
Система энергоэффективного двухзонного регулирования скорости асинхронного двигателя с прямым управлением моментом
СИСТЕМА ЭНЕРГОЭФФЕКТИВНОГО ДВУХЗОННОГО РЕГУЛИРОВАНИЯ СКОРОСТИ АСИНХРОННОГО ДВИГАТЕЛЯ С ПРЯМЫМ УПРАВЛЕНИЕМ МОМЕНТОМ
Формула полезной модели

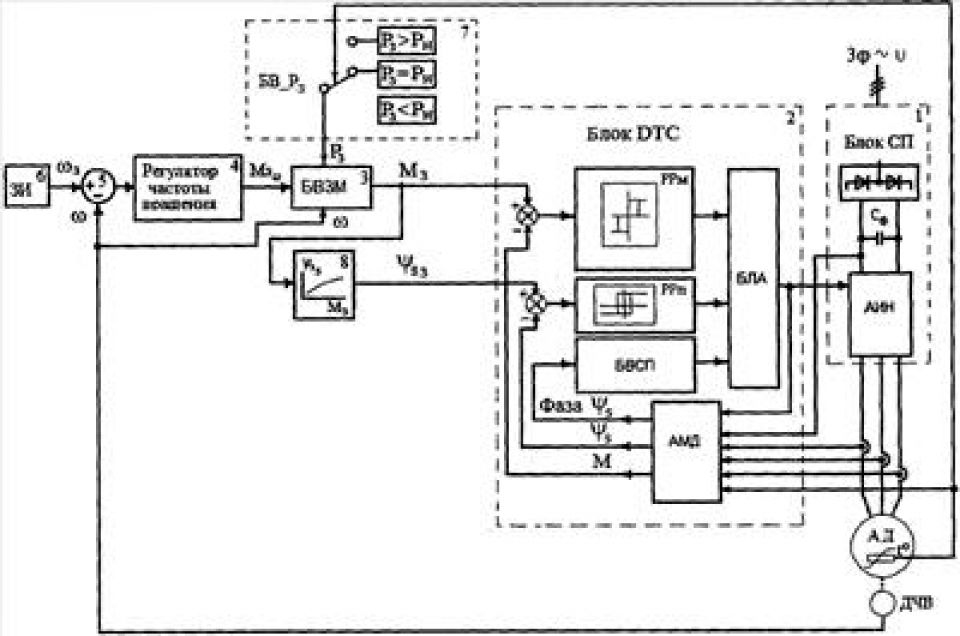

Система двухзонного регулирования скорости асинхронного двигателя, использующая прямое управление моментом (Direct Torque Control - DTC), содержащая статический преобразователь напряжения и частоты с автономным инвертором напряжения, питающий асинхронный двигатель, снабженный датчиком температуры обмоток; датчик частоты вращения двигателя; датчики токов фаз А, В, С двигателя; датчик напряжения звена постоянного тока статического преобразователя; блок прямого управления моментом (DTC), на соответствующие входы которого подаются сигналы датчиков тока фаз двигателя, датчика напряжения звена постоянного тока, датчика температуры обмоток, а выход соединен с управляющим входом статического преобразователя; содержащая также задатчик интенсивности, подключенный к блоку вычитания, на второй вход которого подается сигнал с датчика частоты вращения двигателя, а выход соединен с входом регулятора частоты вращения, выход которого подключен к первому входу блока вычисления задания момента, второй вход которого соединен с выходом датчика частоты вращения двигателя, а выход подключен к входу задания момента блока DTC, отличающаяся тем, что в систему введены блок вычисления заданной мощности, вход которого соединен с выходом датчика температуры обмоток двигателя, а выход соединен с третьим входом блока вычисления задания момента, и блок задания потокосцепления статора в зависимости от электромагнитного момента двигателя, на вход которого подается сигнал задания момента с выхода блока вычисления задания момента, а выход подключен к входу задания потокосцепления блока DTC.
