СИСТЕМА УПРАВЛЕНИЯ НЕЛИНЕЙНОЙ ДИНАМИКОЙ НЕПОСРЕДСТВЕННОГО ПОНИЖАЮЩЕГО ПРЕОБРАЗОВАТЕЛЯ НАПРЯЖЕНИЯ

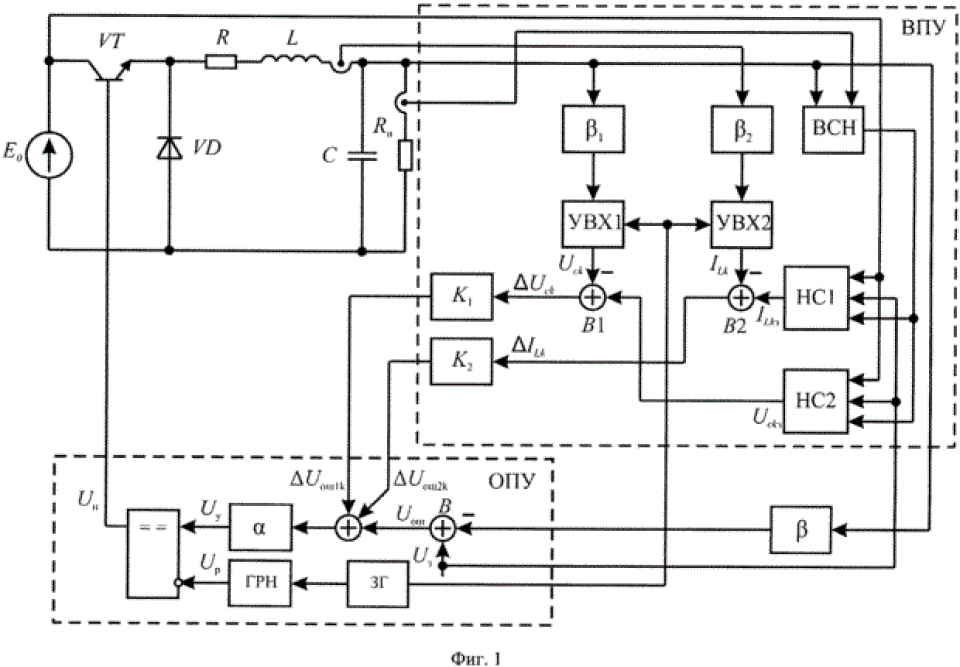

Изобретение относится к области электротехники и может быть использовано в цифровых системах управления преобразователями постоянного напряжения с функцией подавления опасных колебаний выходного напряжения, возникающих при определенном наборе параметров системы. Технический результат - обеспечение заданных нелинейных динамических свойств системы и заданных показателей быстродействия и точности стабилизации выходного напряжения при отказе от параметрического синтеза. В системе управления нелинейной динамикой к силовой части преобразователя подключена система управления, состоящая из основной подсистемы и вспомогательной подсистемы управления, аппроксиматоры на основе нейронных сетей. Сигнал управления преобразователем обеспечивает стабилизацию среднего значения выходного напряжения. В системе обеспечивается коррекция сигнала ошибки, тем самым обеспечивается стабилизация проектного динамического режима (1-цикла). 3 ил.
