2810858
F01D 5/18
Заявка: 2023106228, 16.03.2023
Опубликовано: 28.12.2023. Бюл. № 1
Авторы: В.Т. Перевезенцев, А.В. Осипов, Д.А. Куликова, А.Н. Дорошенков
Патентообладатель: ФГБОУ ВО "Брянский государственный технический университет"
СПОСОБ ОХЛАЖДЕНИЯ НАПРАВЛЯЮЩЕЙ ЛОПАТКИ ТУРБИНЫ И УСТРОЙСТВО, РЕАЛИЗУЮЩЕЕ СПОСОБ

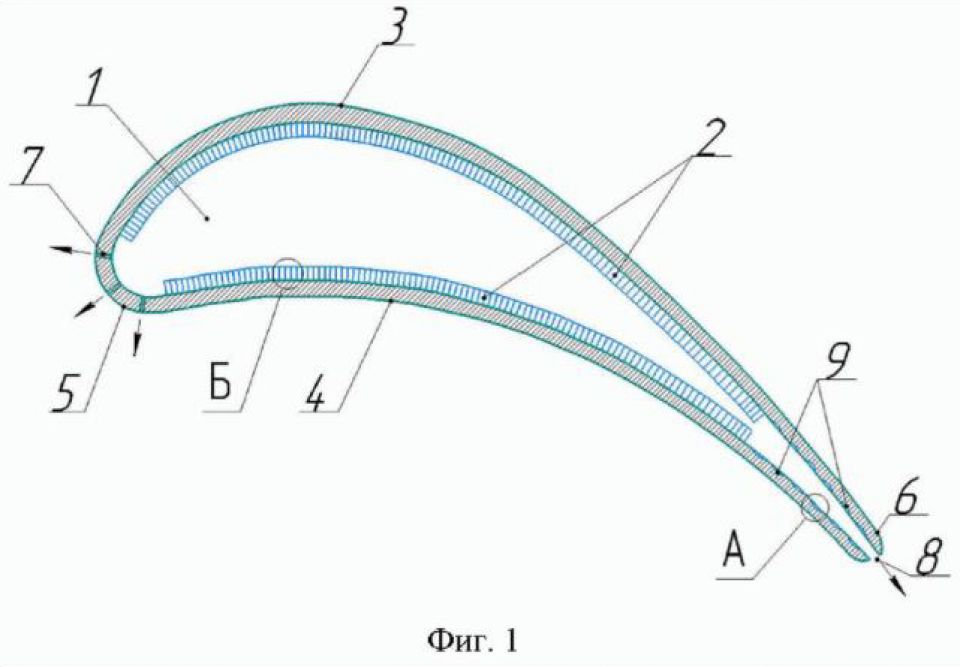

Изобретение относится к газовым турбинам, в частности, к охлаждению лопаток высокотемпературных газовых турбин. Охлаждаемая лопатка турбины включает внутреннюю полость с возможностью поступления в нее охлаждающего воздуха и отверстия для выхода воздуха. На внутренней поверхности лопатки располагаются сотовая и лунковая поверхность, причем лопатка выполнена штамповкой из листовой металлической пластины с постоянной шириной, при этом сферические лунки, сотовая поверхность, отверстия выполняются на стадии заготовки пластины до выполнения штамповки. Техническим результатом является повышение интенсивности охлаждения лопатки при упрощении ее изготовления. 6 ил.
