2799598
C21D9/00, B23K31/02
Заявка: 2022127056, 17.10.2022
Опубликовано: 7.7.2023. Бюл. № 19
Авторы: И.И. Фролов, А.С. Шилин, С.А. Костюков, А.В. Коломейченко
Патентообладатель: АО "Брянсксельмаш"
СПОСОБ УПРОЧНЕНИЯ ПРОТИВОРЕЖУЩЕЙ ПЛАСТИНЫ МУЛЬЧИРУЮЩЕЙ ФРЕЗЫ

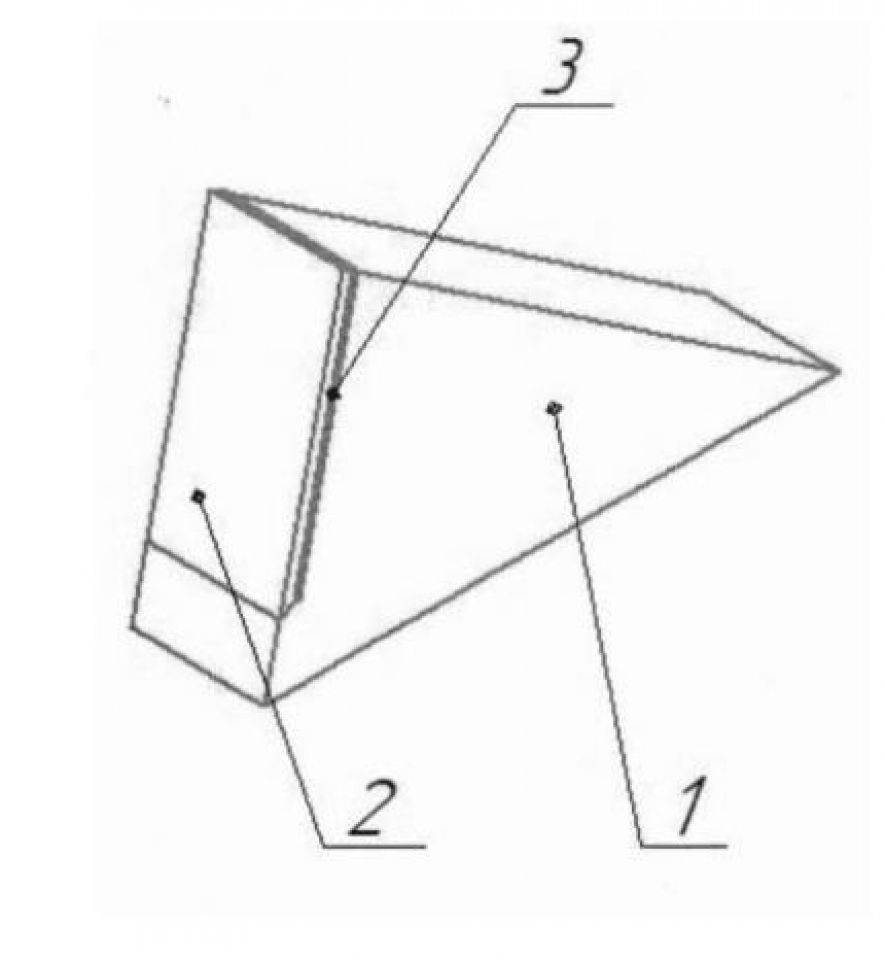

Изобретение относится к области машиностроения, в частности, к упрочнению противорежущих пластин мульчирующей фрезы, которые используются для измельчения в щепу ударным действием древесно-кустарниковой растительности и порубочных остатков при рекультивации земель. Способ упрочнения противорежущей пластины мульчирующей фрезы включает нагрев до 840-860°С и закалку на твердость 30-40 HRC заготовки из стали с содержанием углерода 0,35-0,60% и марганца 0,2-0,8%, при этом в качестве износостойкого материала используют твердосплавный элемент из сплава карбида вольфрама марки ВК10КС размером 40×15×2 мм, который припаивают при помощи индукционной пайки при температуре 930°С припоем медно-никелевым МНМц 55-6-4 в виде ленты толщиной 0,25 мм, соответствующей размерам и конфигурации припаиваемого твердосплавного элемента, с флюсом ПВ200 к предварительно подготовленному механической обработкой с шероховатостью поверхности под пайку не более Ra=10 мкм месту на заготовке для противорежущей пластины, прошедшему очистку от окисных пленок в ванне с расплавленными солями NaNO2 и NaNO3 при температуре 340°С в течение 15 минут, с прочностью сцепления твердосплавного элемента с заготовкой для противорежущей пластины на уровне 340 МПа. Техническим результатом изобретения является повышение твердости и износостойкости противорежущих пластин мульчирующей фрезы при измельчении ударным действием поросли, древесных остатков, взаимодействии с частицами почвы и камнями, которые обладают высокой изнашивающей способностью. 1 ил., 1 табл.
