Станок для обрубки, клепки, трамбовки

Заявка: 2009131787/02, 21.8.2009

Опубликовано: 27.2.2011. Бюл. № 6

Авторы: В.Н. Бондарев

Патентообладатель: Бондарев Владимир Никифорович

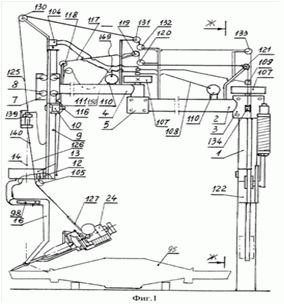

Станок для обрубки, клепки, трамбовки предназначен для обработки металлов, камня, бетона и уплотнения материалов и может быть использован для обработки криволинейных поверхностей. Станок содержит поворотную в горизонтальной плоскости двухсекционную консоль, обрубное устройство с обрубной головкой и пневмомолотком, механизм удержания обрубного устройства во взвешенном состоянии, механизм удержания обрубной головки во взвешенном состоянии, пневмосистему и пневмогидросистему. Обрубное устройство состоит из неподвижно подсоединенной к консоли каретки, в которой помещена штанга с возможностью передвижения в вертикальном направлении. На нижнем конце штанги шарнирно закреплен горизонтальный отвод, к которому неподвижно подсоединено своим верхним концом колено. На нижнем конце колена закреплен горизонтальный цилиндрический палец, к которому шарнирно подсоединен своим передним концом корпус обрубной головки, имеющий возможность поворота вокруг оси пальца на неполный угол в вертикальной плоскости и других плоскостях, перпендикулярных упомянутой вертикальной плоскости. Корпус обрубной головки может занимать различные положения, что расширяет его технологические возможности. Обеспечивается механизация технологических процессов, упрощение конструкции, повышение производительности труда. 31 з.п. ф-лы, 23 ил., 1 табл.
