Формула полезной модели

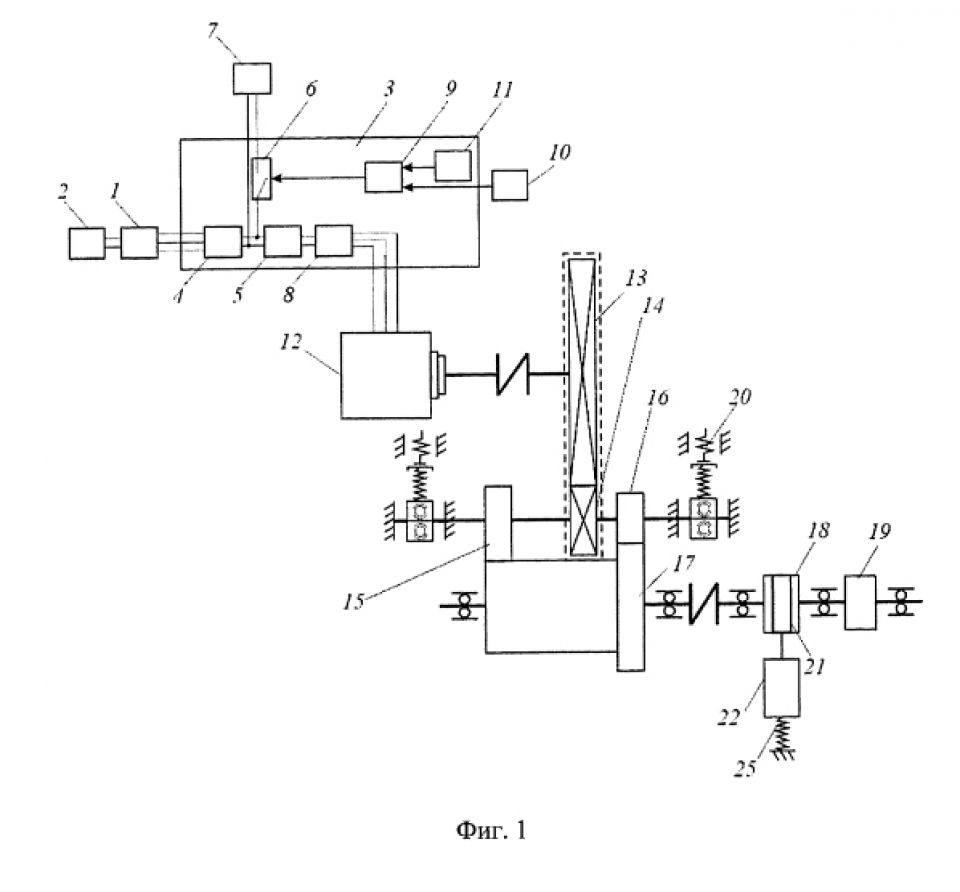

Стенд для моделирования динамических процессов в тяговом приводе локомотива с электропередачей, содержащий дизель-генераторную установку с преобразователем частоты, электродвигатель, характеристика которого аналогична характеристике тягового электродвигателя локомотива, вал якоря которого фрикционно связан с валом, несущим маховик, имитирующим массу поезда, посредством колесной пары с колесами различных диаметров, электрическую нагрузочную машину, вал якоря которой связан с валом, несущим маховик, снабженный лентой из фрикционного материала, охватывающей внешнюю поверхность маховика, связанную с якорем электромагнита нагружающего устройства, управление которым осуществляется системой, состоящей из датчиков моментов электродвигателя и сопротивления, сравнивающего устройства, исполнительного устройства, переключателя, задатчика времени, источника тока, токовой уставки, датчика вращения, отличающийся тем, что преобразователь частоты состоит из неуправляемого выпрямителя, на вход которого поступает переменное напряжение от дизель-генераторной установки, выход неуправляемого выпрямителя подключен ко входу звена постоянного тока, выход которого подключен ко входу автономного инвертора напряжения, выход которого подключен к обмотке статора электродвигателя, переключателя, один выход которого подключен к звену постоянного тока, а другой выход подключен к первому выходу блока тормозных реостатов, второй выход которого подключен к звену постоянного тока, устройства управления переключателем, подключенного к переключателю, датчика синхронной частоты вращения, подключенного к устройству управления переключателем.
