Стрелочный электропривод трамвайный

197609

B61L5/06

Заявка: 2019133033, 16.10.2019

Опубликовано: 18.5.2020. Бюл. № 14

Автор: В.В. Лукьянчук

Патентообладатель: АО  "Термотрон-Завод"

СТРЕЛОЧНЫЙ ЭЛЕКТРОПРИВОД ТРАМВАЙНЫЙ

Формула полезной модели

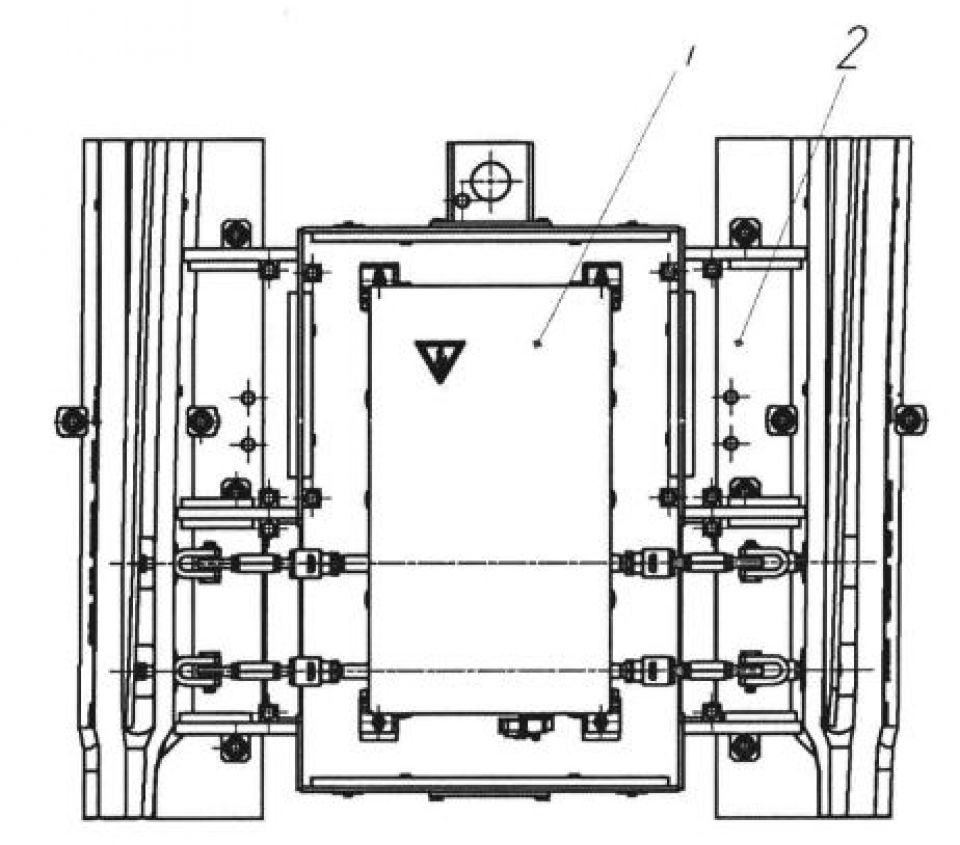

1. Устройство стрелочного электропривода трамвайного, содержащее электродвигатель переводного устройства, редуктор, фрикционный модуль, механизм замыкания, отличающееся тем, что электропривод снабжен модулем перемещения шибера, включающим в себя рабочий шибер, находящийся в зацеплении при помощи взрезного устройства и взаимодействующий с приводной рейкой-шибером.

2. Устройство по п. 1, отличающееся тем, что механизм замыкания состоит из шестерни, вал-шестерни шиберной, зубчатой рейки, выполненной на шибере.

3. Устройство по п. 1, отличающееся тем, что оно содержит систему контрольную следящего типа, основанную на независимом контроле перьев стрелки и механизма замыкания.

4. Устройство по п. 1, отличающееся тем, что содержит механизм ручного перевода, который обеспечивает возможность ручного перевода (переводным рычагом, ломиком) шибера из любого положения при отсутствии возможности перевода стрелки от электродвигателя.
