Светодиодный драйвер с контролем температуры кристалла

Формула полезной модели

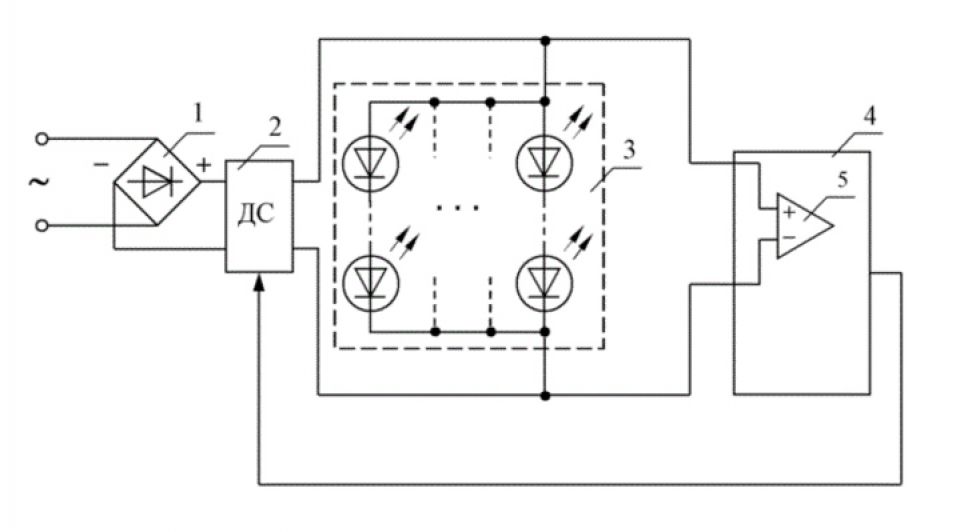

  1. Светодиодный драйвер с контролем температуры кристалла содержит сетевой выпрямительный диодный мост, диммируемый стабилизатор тока светодиодного модуля, устройство контроля температуры, формирующее сигнал для снижения тока на выходе диммируемого стабилизатора тока при разогреве светодиодов, отличающийся тем, что в составе устройства контроля температуры применен измеритель прямого падения напряжения на светодиодах модуля в качестве устройства, управляющего диммируемым стабилизатором тока и контролирующего температуру светодиодного модуля.
  2. Светодиодный драйвер с контролем температуры кристалла по п. 1, отличающийся тем, что измеритель прямого падения напряжения на светодиодах модуля подключен только к части светодиодов светодиодного модуля, которые являются наиболее температурно-нагруженными.
  3. Светодиодный драйвер с контролем температуры кристалла по п. 1, отличающийся тем, что измеритель прямого падения напряжения на светодиодах модуля подключен только к части светодиодов светодиодного модуля, количеством которых обеспечивается согласование необходимого диапазона напряжений, подаваемых на вход измерителя прямого падения напряжения на светодиодах модуля.
