164732
B61C9/38, B61C9/48
Заявка: 2016112631/11, 4.4.2016
Опубликовано: 10.9.2016. Бюл. № 25
Авторы: Д.Я. Антипин, В.И. Воробьев, А.С. Космодамианский, Д.А. Бондаренко, В.Г. Новиков, О.В. Измеров, А.А. Пугачев
Патентообладатель: ФГБОУВПО "Брянский государственный технический университет"
Тяговый привод локомотива
ТЯГОВЫЙ ПРИВОД ЛОКОМОТИВА
Формула полезной модели

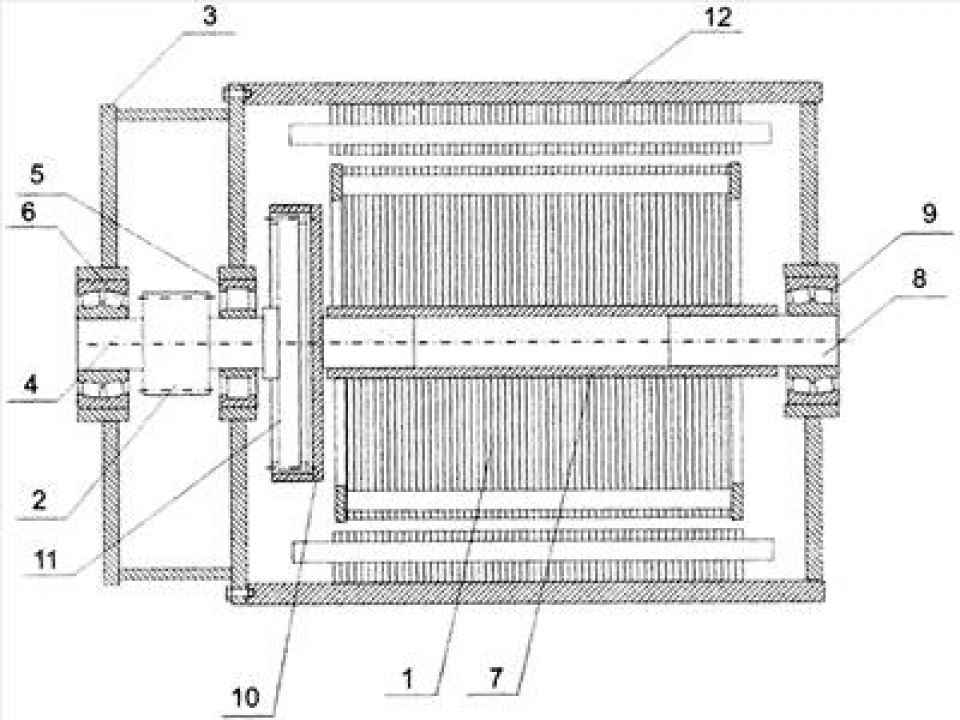

Тяговый привод локомотива содержит тяговый электродвигатель с ротором и статором в виде пакета шихтованных листов, малое зубчатое колесо редуктора, размещенное симметрично на его валу между радиальным и радиально-упорным подшипниками, полую втулку, отличающийся тем, что пакет листов ротора напрессован на втулку, в которую с конца, противоположного редуктору, запрессован вал, опирающийся на радиально-упорный подшипник, установленный в корпус тягового электродвигателя, соединенного с редуктором, а с конца со стороны редуктора запрессована цапфа обоймы зубчатой муфты, имеющей внутренний зубчатый венец, и выполнена с возможностью центрирования муфты по внутреннему диаметру обоймы, в которую установлена полумуфта, имеющая наружный зубчатый венец и напрессованная на хвостовик вала редуктора.
