2787242
A01D 46/26
Заявка: 2022115763, 9.6.2022
Опубликовано: 30.12.2022. Бюл. № 1
Автор: В.Н. Ожерельев
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"
УЛАВЛИВАЮЩЕЕ УСТРОЙСТВО ЯГОДОУБОРОЧНОЙ МАШИНЫ

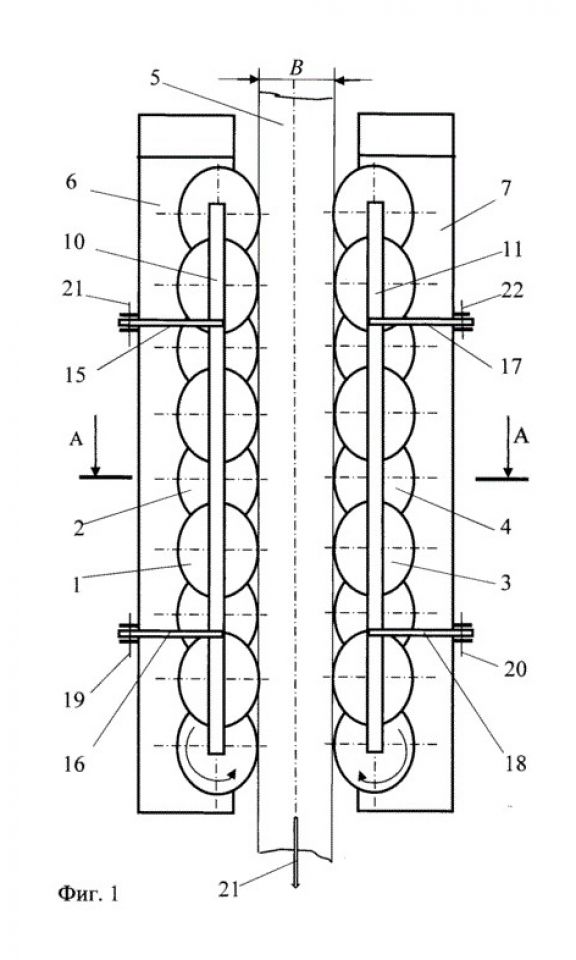

Изобретение относится к сельскохозяйственному машиностроению. Устройство включает размещенную над каждым из двух продольных транспортеров дисковую улавливающую секцию, состоящую из сориентированных вдоль соответствующего транспортера и смонтированных на наклонных осях на продольной балке дисков, размещенных поочередно в двух ярусах по высоте и с перекрытием между собой в продольном направлении. Поверхности дисков каждой улавливающей секции имеют поперечный наклон в сторону, противоположную соседней секции, а каждая продольная балка снабжена двумя поперечными коленчатыми рычагами с продольными цилиндрическими шарнирами на концах. Цилиндрические шарниры расположены ниже дисков и соединены продольными осями с нижней частью соответствующего продольного транспортера с его противоположной по отношению ко второму транспортеру стороны. Продольная балка размещена выше дисков, а их длинные и короткие оси чередуются по ее длине. Каждая размерная группа осей размещена в своей плоскости, и эти плоскости параллельны между собой, а поперечное сечение продольной балки выполнено трапецеидальным, причем его боковая сторона, обращенная ко второй улавливающей секции, сориентирована вертикально. Обеспечивается снижение металлоемкости устройства. 4 ил.
