223335
B66F9/00, B65G67/00, E02F3/00, E02F5/00
Заявка: 2023102438, 9.3.2023
Опубликовано: 14.2.2024. Бюл. № 5
Авторы: Н.И. Токар, З.А. Мевлидинов
Патентообладатель: ФГБОУ ВО "Брянский государственный инженерно-технологический университет"
УНИВЕРСАЛЬНЫЙ МОДУЛЬНЫЙ ПОГРУЗЧИК
Формула полезной модели

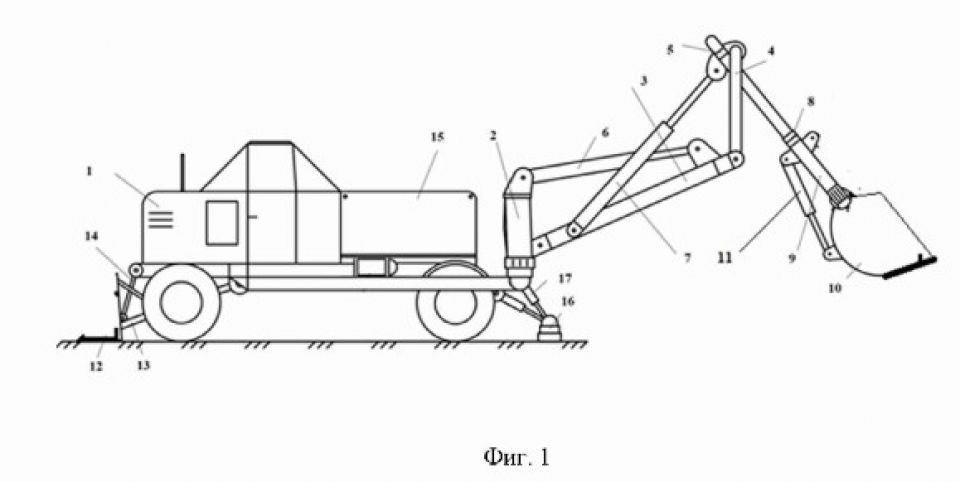

1. Универсальный модульный погрузчик, состоящий из пневмоколесного трактора и рабочего оборудования, включающего следующие элементы: на пневмоколесном тракторе установлена планетарно-зубчатая поворотная колонна с гидромотором и фиксатором, на которой шарнирно укреплена стрела с тягой и телескопическая рукоять с гидроцилиндром управления стрелой и гидроцилиндром управления поворотом телескопической рукояти, управляемые передняя и задние опоры, отличающийся тем, что на телескопической рукояти с помощью муфто-шлицевого соединения укреплен цилиндр с гидромотором вращения рабочего органа, а съемный рабочий орган управляется с помощью цилиндра с гидромотором вращения рабочего органа и гидроцилиндров поворота съемного рабочего органа.
2. Универсальный модульный погрузчик по п. 1, отличающийся тем, что передняя опора рабочего оборудования выполнена в виде вилочного захвата, состоящего из грузовых вил на металлическом листе с ребрами жесткости, стрелы и гидроцилиндров управления передней опорой, а в задней части на раме укреплен бортовой кузов для размещения стрелы, рукояти, съемного рабочего органа погрузчика и малоразмерных грузов во время транспортировки.
3. Универсальный модульный погрузчик по п. 1, отличающийся тем, что съемный рабочий орган выполнен в виде ковша с крюком во внутренней полости.
4. Универсальный модульный погрузчик по п. 1, отличающийся тем, что съемный рабочий орган выполнен в виде челюстного захвата.
5. Универсальный модульный погрузчик по п. 1, отличающийся тем, что съемный рабочий орган выполнен в виде бура.
6. Универсальный модульный погрузчик по пп. 1-5, отличающийся тем, что съемный рабочий орган выполнен с возможностью поворота не только в вертикальной плоскости, но и вращения в горизонтальной плоскости.
