224076
A01C7/04
Заявка: 2023128865, 7.11.2023
Опубликовано: 14.3.2024. Бюл. № 8
Авторы: В.В. Кузнецов, А.В. Кубышкин, Н.А. Лаптева
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"
УНИВЕРСАЛЬНЫЙ ВЫСЕВАЮЩИЙ АППАРАТ
Формула полезной модели

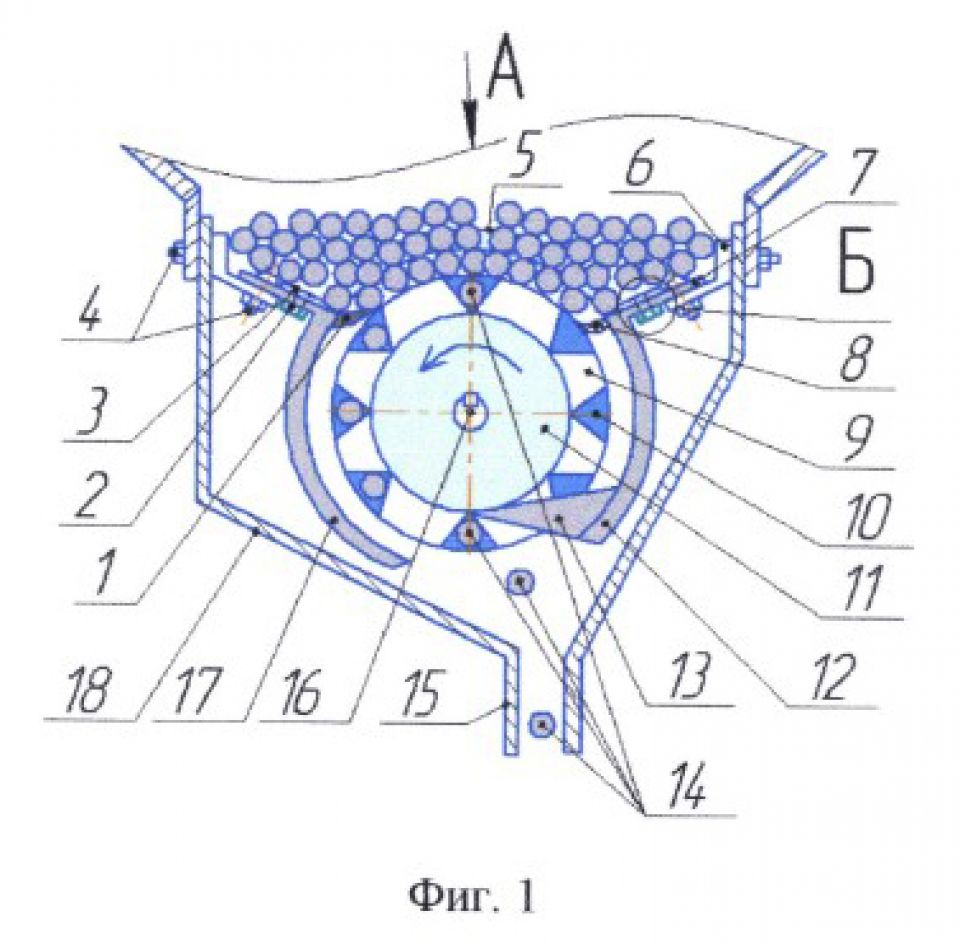

Универсальный высевающий аппарат, содержащий корпус, установленную в нем на горизонтальном валу катушку с выполненными на ее цилиндрической поверхности элементами для захвата семян в виде конусообразных углублений, расположенных по трем кольцевым направляющим в таком порядке, что на каждой отстоящей друг от друга на одинаковом расстоянии образующей цилиндра катушки находится по три равноудаленных друг от друга углубления с выполненными в теле катушки снаружи кольцевыми проточками, проходящими через середины рядов конусообразных углублений на всю их глубину, отражатель, расположенный под острым углом к касательной окружности цилиндрической поверхности катушки, две пластины, прилегающие с зазором к цилиндрической поверхности катушки с двух боковых сторон и прикрепленные к корпусу посредством своей отогнутой полочки, кронштейна и болтового соединения, чистик, клинообразные пластинчатые выталкиватели семян, вставленные в кольцевые проточки катушки и приваренные к установленной под чистиком пластине, отличающийся тем, что катушку сверху в области двух рядов конусообразных углублений закрывают с зазором две одинаковые прилегающие друг к другу дугообразные пластины, прикрепленные с возможностью снятия своими отогнутыми полочками к отогнутым полочкам боковых пластин с помощью болтов.
