196211
F01D11/00, F01D11/16, F01D9/02
Заявка: 2019139561, 4.12.2019
Опубликовано: 19.2.2020. Бюл. № 5
Авторы: В.В. Горбачев, В.И. Тихоновский, А.В. Осипов, В.Т. Перевезенцев
Патентообладатель: ФГБОУВО "Брянский государственный технический университет"
УПЛОТНЕНИЕ РАДИАЛЬНОГО ЗАЗОРА БЕЗБАНДАЖНОГО НАПРАВЛЯЮЩЕГО АППАРАТА ТУРБОМАШИНЫ
Формула полезной модели

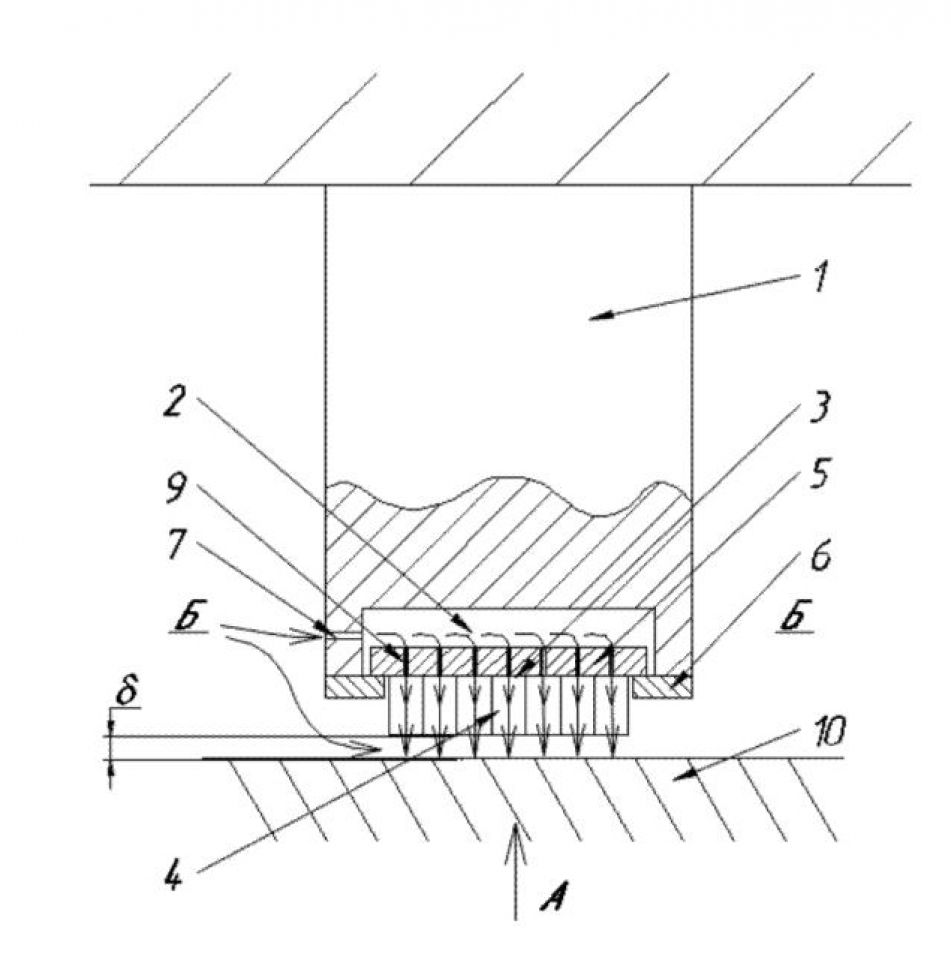

Уплотнение радиального зазора безбандажного направляющего аппарата турбомашины, содержащее подвижную сотовую вставку, поддерживающую величину радиального зазора, отличающееся тем, что в полости лопатки со стороны корыта имеются отверстия для газа, а на торце направляющей лопатки выполнена внутренняя полость, в которой расположена подвижная сотовая вставка, выполненная как одно целое с сотовыми ячейками и подложкой, имеющей отверстия, при этом перемещение сотовой вставки ограничивает заглушка.
