Упругий элемент

2662317

F16F1/373, B61G11/08

Заявка: 2016142223, 26.10.2016

Опубликовано: 25.7.2018. Бюл. № 21

Авторы: А.П. Болдырев, С.В. Боровикова, А.М. Гуров, В.В. Ионов, Б.Г. Кеглин, Ю.Б. Париж

Патентообладатели: Болдырев Алексей Петрович, Гуров Александр Михайлович

УПРУГИЙ ЭЛЕМЕНТ

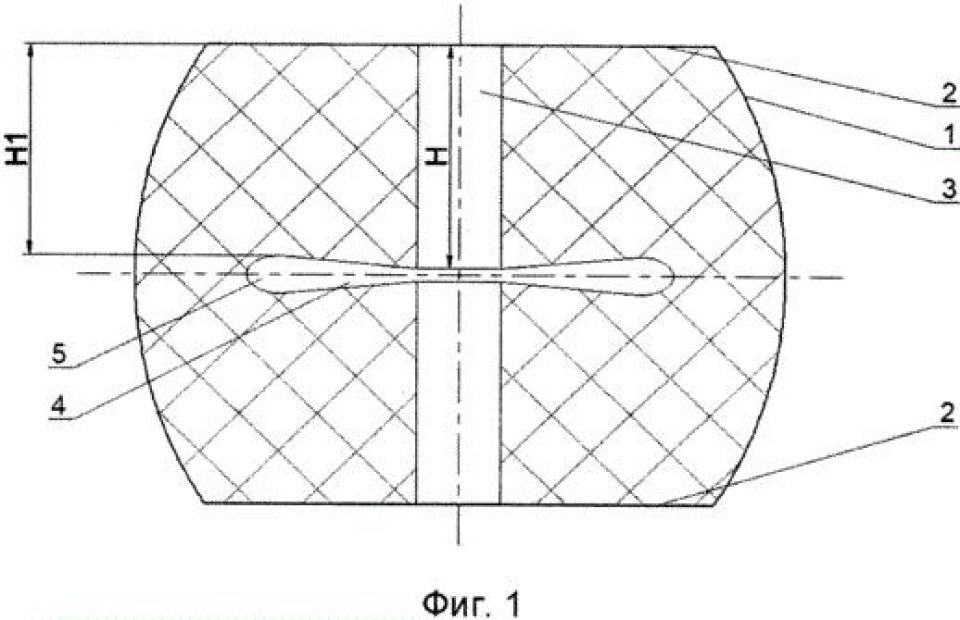

Изобретение относится к машиностроению. Упругий элемент состоит из сплошного тела, имеющего криволинейную боковую поверхность, торцевые поверхности, осевое отверстие с внутренней полостью со сферической радиально-кольцевой выборкой. Толщина сплошного тела уменьшается к криволинейной боковой поверхности вдоль продольной оси элемента, когда толщина сплошного тела, ограниченная точкой сопряжения торцевой поверхности с криволинейной боковой поверхностью и точкой сопряжения внутренней полости со сферической радиально-кольцевой выборкой, больше толщины сплошного тела, ограниченной точкой сопряжения торцевой поверхности с осевым отверстием и точкой сопряжения осевого отверстия с внутренней полостью. Достигается повышение энергоемкости и надежности упругого элемента. 1 ил.
