2771866
G01N3/56
Заявка: 2021115698, 1.6.2021
Опубликовано: 13.5.2022. Бюл. № 14
Авторы: С.С. Грядунов, В.В. Сиваков
Патентообладатель: ФГБОУ ВО "Брянский государственный технический университет"
УСТАНОВКА ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ НА АБРАЗИВНОЕ ИЗНАШИВАНИЕ

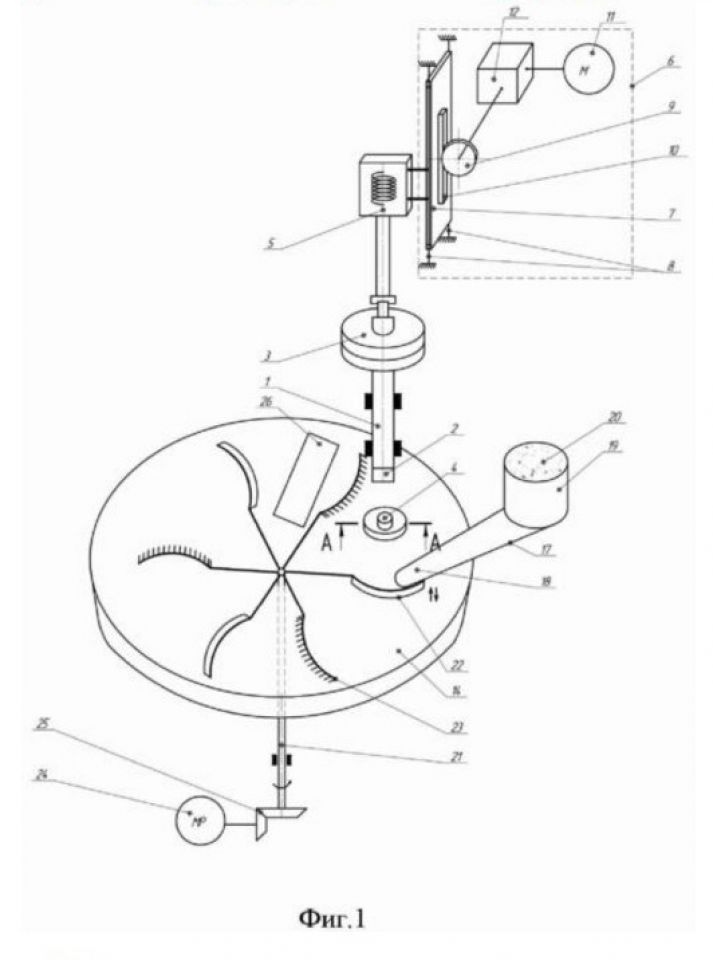

Изобретение относится к испытательной технике. Установка для испытания материалов на абразивное изнашивание содержит ударный механизм, систему управления ударным механизмом, теплоизолированную камеру, дозатор для подачи абразива, скребковый механизм, привод вращения вала. Механизм включает ударник и грузы. Система управления состоит из соленоида, закрепленного на вертикальной плите с возможностью перемещения по направляющим вверх или вниз при помощи реечной передачи. Реечная передача управляется шаговым электродвигателем через передаточный механизм. Скребковый механизм расположен над столом и состоит из вала и закрепленных на нем лопастей и щеток. Лопасти служат для перемещения абразива, подаваемого из бункера дозатора, к испытываемому образцу. Щетки предназначены для удаления использованного абразива после удара контробразцом по образцу. Привод вращения вала состоит из мотор-редуктора и конической передачи. Теплоизолированная камера выполнена с возможностью установки в центре нее испытуемого образца и прикреплена к нижней стороне стола таким образом, что изнашиваемая поверхность образца находится на уровне поверхности стола. Достигается возможность проведения испытаний материалов на ударно-абразивное изнашивание незакрепленным абразивом в условиях от пониженных до повышенных температур. 2 ил.
