228929
G01N25/18, G01N25/32
Заявка: 2024110402, 16.4.2024
Опубликовано: 17.9.2024. Бюл. № 26
Авторы: С.В. Плотникова, А.С. Кузнецов, В.В. Плотников, Р.В. Гришин, О.Г. Вощило
Патентообладатель: ФГБОУ ВО "Брянский государственный инженерно-технологический университет"
УСТАНОВКА ДЛЯ ИССЛЕДОВАНИЯ ТЕПЛОПРОВОДНОСТИ ВАКУУМНОЙ ТЕПЛОИЗОЛЯЦИИ
Формула полезной модели

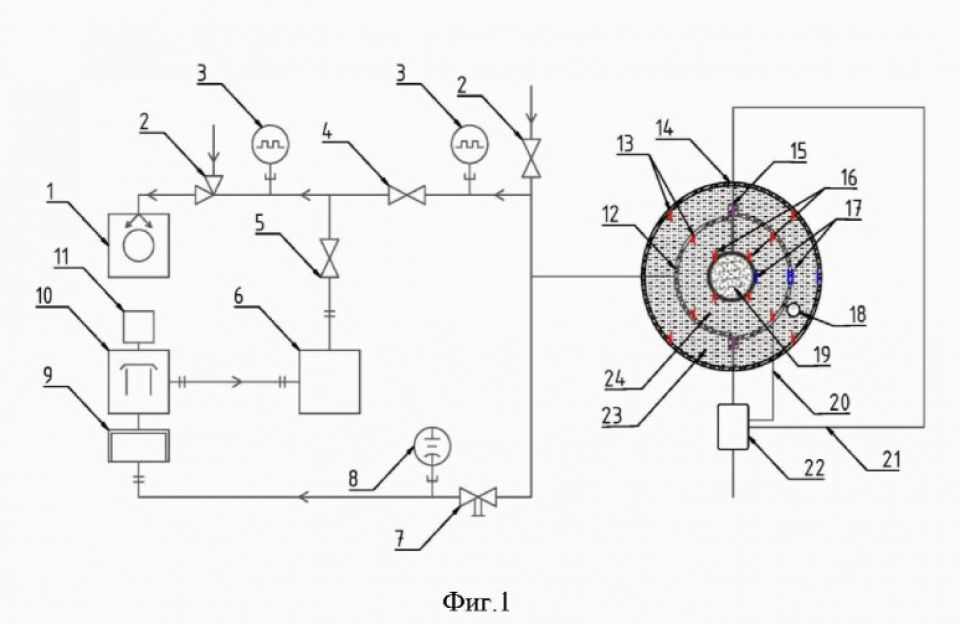

Установка для исследования эффективной теплопроводности вакуумной теплоизоляции, содержащая источник тепла, средства для замера температуры, отличающаяся тем, что установка содержит рабочую вакуумную камеру, состоящую из двух разъемных концентрических сфер, выполненных с возможностью размещения в них образцов вакуумной теплоизоляции, на внешней и внутренней сторонах которых установлены средства для замера температуры, представленные хромель-алюмелевыми термопреобразователями, причем в центре меньшей концентрической сферы размещен электрический нагреватель, находящийся в теплопроводящем электрическом изоляторе и связанный с устройством регистрации развиваемой им мощности, при этом рабочая вакуумная камера находится в вакуумированном пространстве дополнительной камеры, на внутренней поверхности которой закреплены термопреобразователи хромель-алюмелевые, при этом на внешних поверхностях двух разъемных концентрических сфер рабочей вакуумной камеры закреплены датчики теплового потока.
