Формула полезной модели

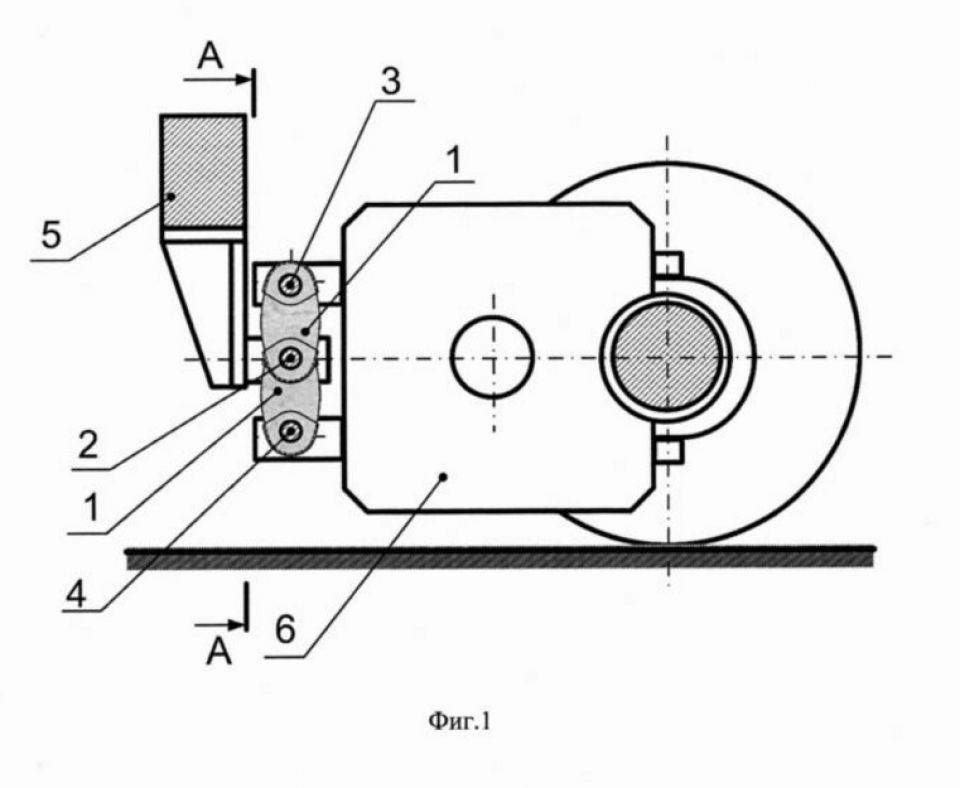

Устройство для крепления тягового электродвигателя локомотива к раме тележки, содержащее упругий элемент, выполненный в виде кольцевой бухты, навитой из проволоки и скрепленной замками, закрепленными на раме тележки и на корпусе тягового электродвигателя, отличающееся тем, что кольцевая бухта выполнена в виде нескольких трос-серег, каждая из которых содержит две втулки, петлю троса и резиновый буфер, при этом ось втулок горизонтальна и перпендикулярна направлению движения локомотива, число замков, закрепленных на корпусе тягового электродвигателя, равно двум, при этом замки выполнены в виде кронштейнов и валиков, ось валиков горизонтальна и перпендикулярна направлению движения локомотива, один из замков, закрепленных на корпусе тягового электродвигателя, расположен выше замка, закрепленного на раме тележки, другой из замков, закрепленных на корпусе тягового электродвигателя, расположен ниже замка, закрепленного на раме тележки, количество трос-серег, скрепленных с замком, закрепленным на корпусе тягового электродвигателя выше замка, закрепленного на раме тележки, больше количества трос-серег, скрепленных с замком, закрепленным на корпусе тягового электродвигателя ниже замка, закрепленного на раме тележки, трос-серьги разделены дистанционными втулками, один из концов каждого из валиков имеет кольцевую проточку и зафиксирован планкой и болтами.
