2758991
B61C15/08, B60L15/20
Заявка: 2021105106, 25.2.2021
Опубликовано: 8.11.2021. Бюл. № 31
Авторы: В.И. Воробьев, О.В. Измеров, Д.Я. Антипин, В.О. Корчагин
Патентообладатель: ФГБОУВО "Брянский государственный технический университет"
УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ НАЧАЛА ПРОЦЕССА БУКСОВАНИЯ КОЛЕСНЫХ ПАР ЛОКОМОТИВА

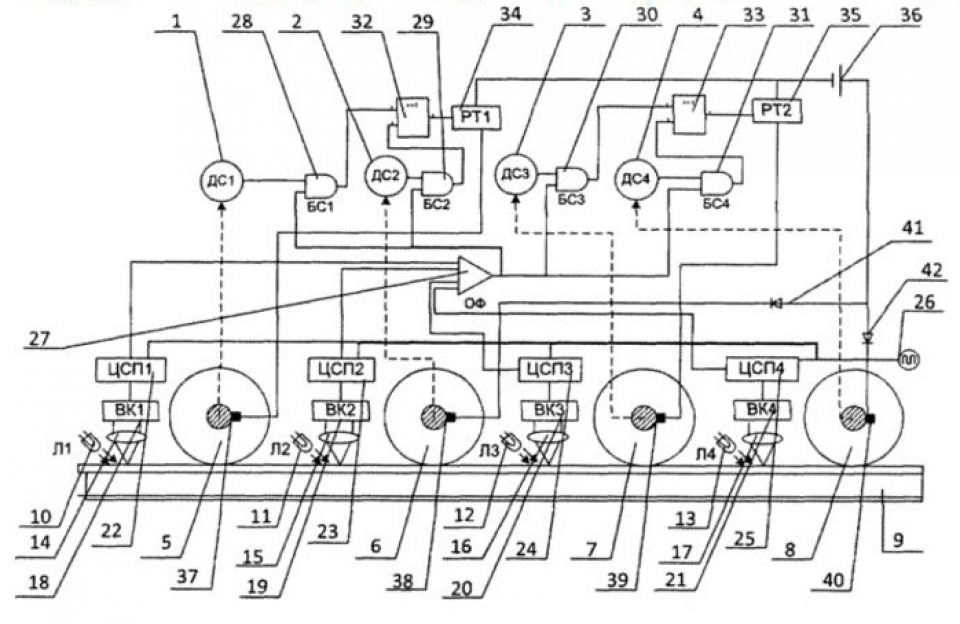

Изобретение относится к устройствам предотвращения буксования колесных пар локомотива. Устройство для обнаружения начала процесса буксования колесных пар локомотива содержит датчики скорости вращения осей, блоки сравнения, лазеры, оптические системы, видеокамеры, цифровые сигнальные процессоры, осредняющий фильтр, датчик времени, логические элементы «ИЛИ», регуляторы тока, токосъемные устройства колесных пар и источник питания. При этом оптические системы проецируют изображения освещенных лазерами участков рельса на видеокамеры, соединенные с цифровыми сигнальными процессорами, к которым подключен датчик времени. Выходы цифровых сигнальных процессоров соединены с осредняющим фильтром, который соединен с блоками сравнения; к ним подключены датчики скорости вращения осей. Блоки сравнения подключены к логическим элементам «ИЛИ», подключенным к регуляторам тока, которые пропускают ток от источника питания через токосъемные устройства колесных пар тележек локомотива. Технический результат заключается в обнаружении начала процесса буксования колесных пар локомотивов, работающих с поездами из вагонов, оси колесных пар которых не оборудованы датчиками скоростей вращения. 1 ил.
