220252
A01B21/06, A01B33/06, A01B35/28
Заявка: 2023109247, 11.4.2023
Опубликовано: 5.9.2023. Бюл. № 25
Авторы: В.В. Кузнецов, А.М. Никитин, Н.А. Лаптева
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"
УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ПОЧВЫ

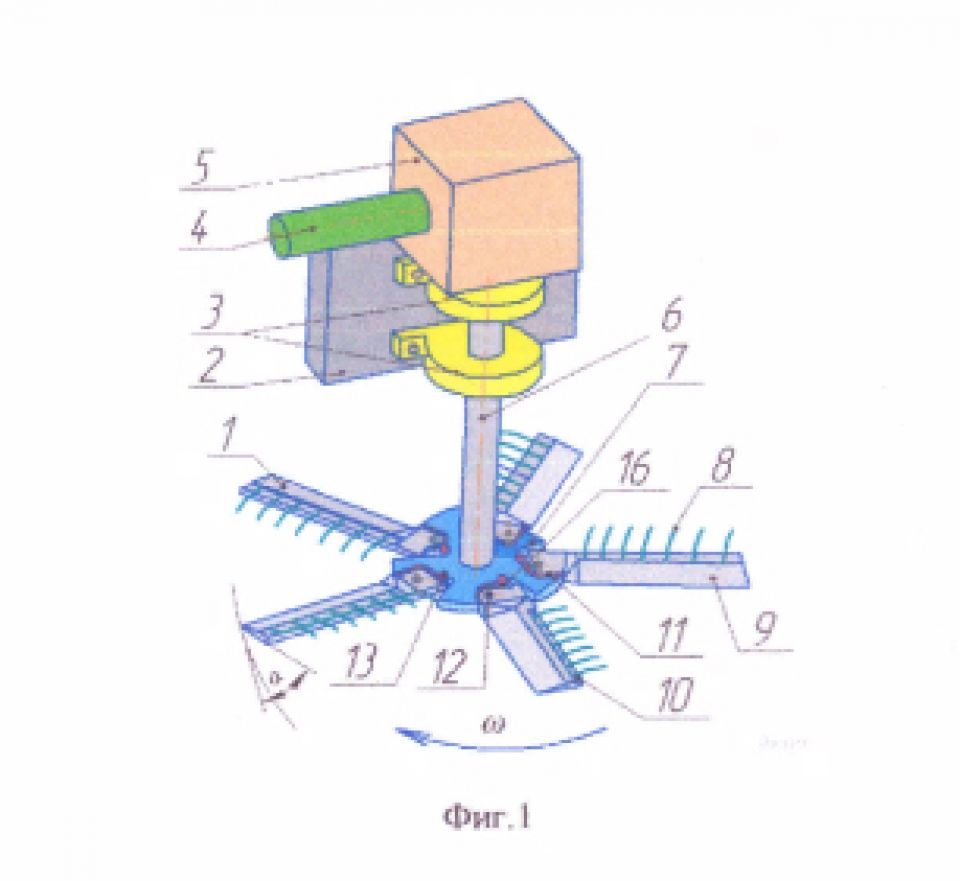

Устройство для обработки почвы, включающее горизонтально расположенный диск, прикрепленный к нижней части вертикально расположенного вала, установленного на раму почвообрабатывающего орудия посредством подшипниковых устройств и приводимого во вращательное движение от вала отбора мощности трактора через карданную передачу и редуктор, закрепленные на диске ножи с односторонней заточкой и под углом наклона лезвия к горизонтали в 5°, приваренные с тыльной стороны каждого ножа под углом 3° к лезвию на виде сверху упругие прутки из пружинной стали серповидной формы выпуклостью вверх, отличающееся тем, что диск имеет радиальные вырезы с торцевой вертикальной выемкой полукруглого сечения и боковой порог с вертикальным отверстием, а прикрепленные к диску черенки ножей закруглены, имеют боковой порог с вертикальным отверстием, к боковой поверхности порога черенков приварена изогнутая пластина из пружинной стали с кулачком, входящим в зацепление с вертикальной торцевой выемкой полукруглого сечения, а в совмещенные отверстия порогов диска и порога каждого ножа свободно вставлены и зафиксированы пальцы с образованием оси вертикального шарнира.
