167243
F17C6/00
Заявка: 2016112675/06, 4.4.2016
Опубликовано: 27.12.2016. Бюл. № 36
Авторы: А.А. Багиян, В.Б. Григорчук, Д.А. Сакович, Д.В. Черненок, С.А. Зиновьев
Патентообладатель: ООО "АБИКА"
Устройство для перекачки одоранта
УСТРОЙСТВО ДЛЯ ПЕРЕКАЧКИ ОДОРАНТА
Формула полезной модели

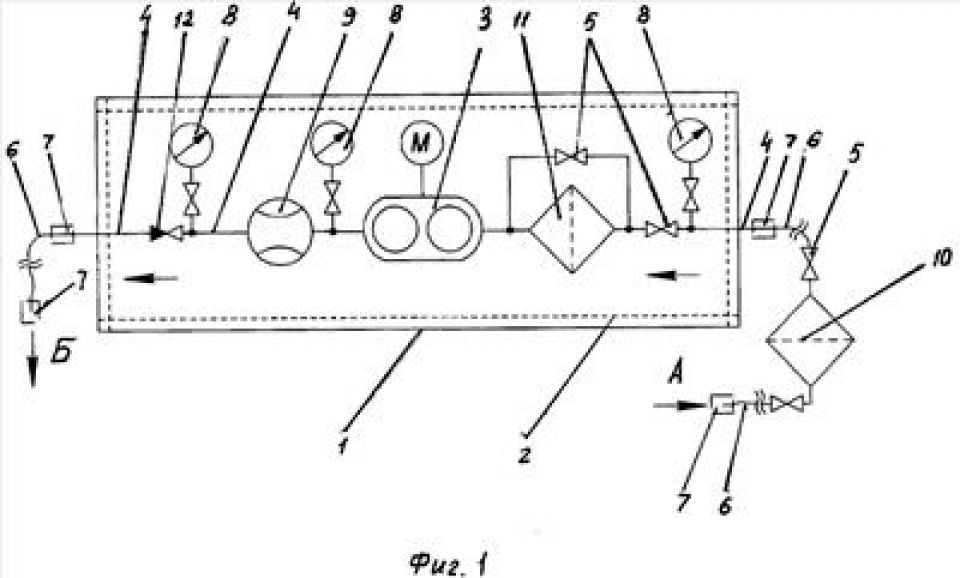

Устройство для перекачки одоранта из одной емкости в другую, включающее раму с улавливающим поддоном, установленный на ней самовсасывающий насос, соединяющий между собой линии всасывания и нагнетания, систему трубопроводов с запорной арматурой, соединительные шланги с быстроразъемными соединениями, расположенные между емкостями и линиями всасывания и нагнетания, а также манометры, связанные с системой трубопроводов для измерения давления в линиях, счетчик одоранта и фильтры грубой и тонкой очистки, размещенные на линии всасывания, при этом фильтр грубой очистки представляет собой установленный на опоре при помощи четырех кронштейнов цилиндрический корпус с сферическими основаниями и отверстиями для входа и выхода одоранта, внутри которого размещен фильтрирующий элемент, закрепленный в отверстии для выхода одоранта.
