2782080
E03B3/28
Заявка: 2022103350, 9.2.2022
Опубликовано: 21.10.2022. Бюл. № 30
Автор: Н.Н. Дроздов
Патентообладатель: Дроздов Николай Николаевич
УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ВОДЫ ИЗ АТМОСФЕРНОГО ВОЗДУХА

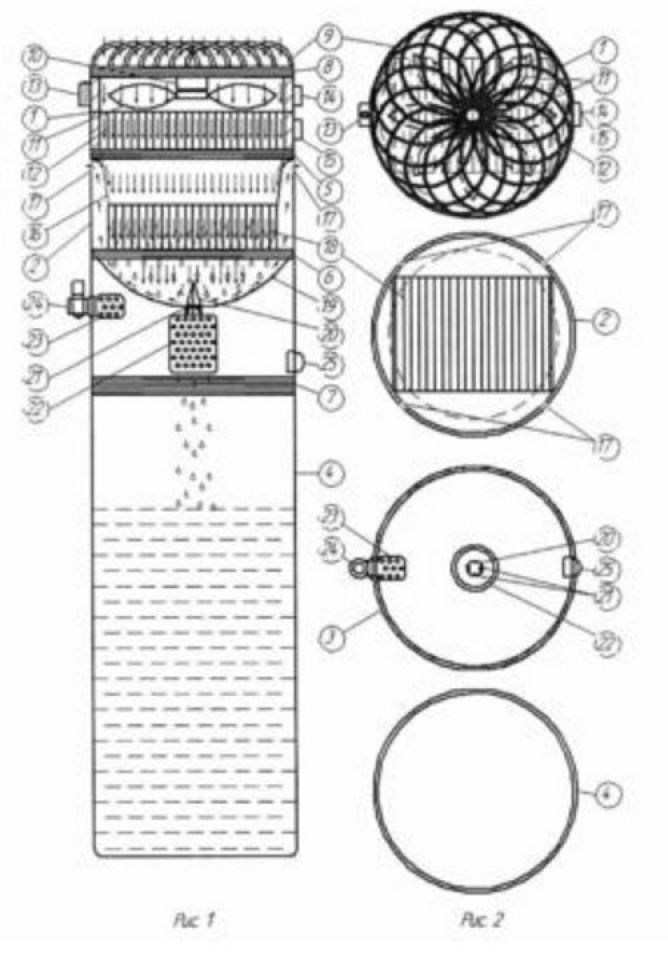

Изобретение относится к устройствам для получения пресной воды из влаги окружающего атмосферного воздуха и может быть использовано в полевых, походных или экстремальных условиях. Технический результат изобретения - уменьшение габаритов устройства и повышение эффективности его использования. Устройство (рис. 1, 2) содержит корпус, выполненный в виде соосно сочлененных между собой в единое целое посредством резьбовых соединений цилиндрических функциональных секций (1, 2, 3, 4) равного диаметра. Электродвигатель (10) с вентилятором (11) и размещенный под ними теплообменник (12), представляющий собой нагреватель в виде радиатора, расположены в верхней секции (1). Холодильник (18) в виде радиатора охлаждения и размещенный над ним конический воздуховод (16) расположены в средней секции (2), снабженной в верхней части отверстиями (17) для выхода охлажденного воздуха наружу. В нижней секции (3) расположен сферический водосборник (19), снабженный конической вставкой (20), установленной по центру водосборника (19) и соединенной с фильтром воды (22). Атмосферный воздух, поступающий в устройство, взаимодействует с нагревателем (12) и охлаждается на пластинах радиатора холодильника (18) при температуре «точки росы». Образующийся конденсат, накапливаясь в водосборнике (19), превращается в воду и стекает в секцию-емкость (4). 2 ил.
