161336
B61C15/08
Заявка: 2015109743/11, 19.3.2015
Опубликовано: 20.4.2016. Бюл. № 11
Авторы: В.И. Воробьев, Д.Я. Антипин, О.В. Измеров, А.А. Пугачев, Д.А. Бондаренко, А.С. Новиков
Патентообладатель: ФГБОУВПО "Брянский государственный технический университет"
Устройство для предотвращения боксования локомотива
УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ БОКСОВАНИЯ ЛОКОМОТИВА
Формула полезной модели

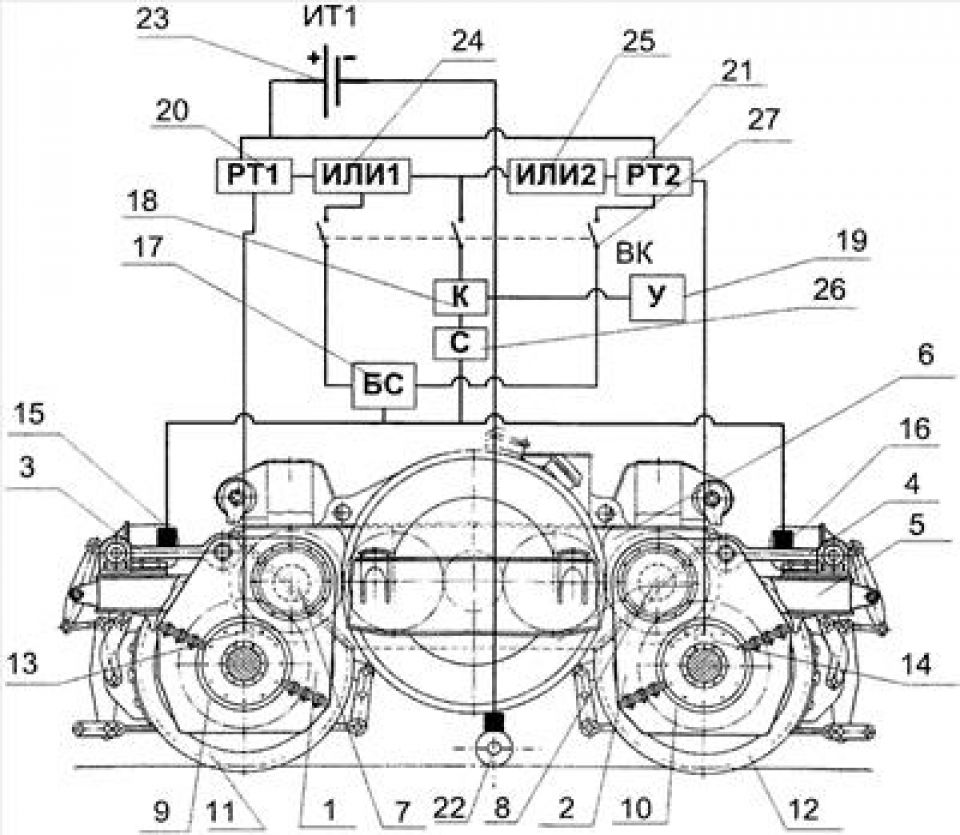

Устройство для предотвращения боксования локомотива, содержащее осевые редукторы, связанные тягами с рамой тележки, рамный редуктор и карданные валы, соединяющие рамный редуктор с осевыми редукторами, отличающееся тем, что на колесных парах размещены буксовые токосъемные устройства, изолированные от рамы тележки резинометаллическими шарнирами в поводках букс, тягах осевых редукторов и шарнирах карданных валов, а на раме тележки - рельсовое токосъемное устройство, питаемое от источников тока через подчиненную систему регулирования, состоящую из выключателя, регуляторов тока буксовых токосъемных устройств, сигнал на которые поступает от блоков "ИЛИ", на которые поступает сигнал либо от блока сравнения, сравнивающего между собой сигналы датчиков продольного усилия, расположенных на тягах осевых редукторов, либо от ключа, сравнивающего сигнал от сумматора, суммирующего сигналы датчиков продольного усилия, расположенных на тягах осевых редукторов, с сигналом задания величины суммарного продольного усилия, поступающего с блока установки величины суммарной силы тяги.
