172474
B61C15/08
Заявка: 2016112635, 4.4.2016
Опубликовано: 11.7.2017. Бюл. № 20
Авторы: Д.Я. Антипин, В.И. Воробьев, А.А. Пугачев, М.А. Маслов, Д.А. Бондаренко, О.В. Измеров, С.Г. Шорохов, Н.Ю. Тысева, М.В. Мануева, С.Н. Ашуркова
Патентообладатель: ФГБОУВПО "Брянский государственный технический университет"
Устройство для предотвращения буксования локомотива
Формула полезной модели

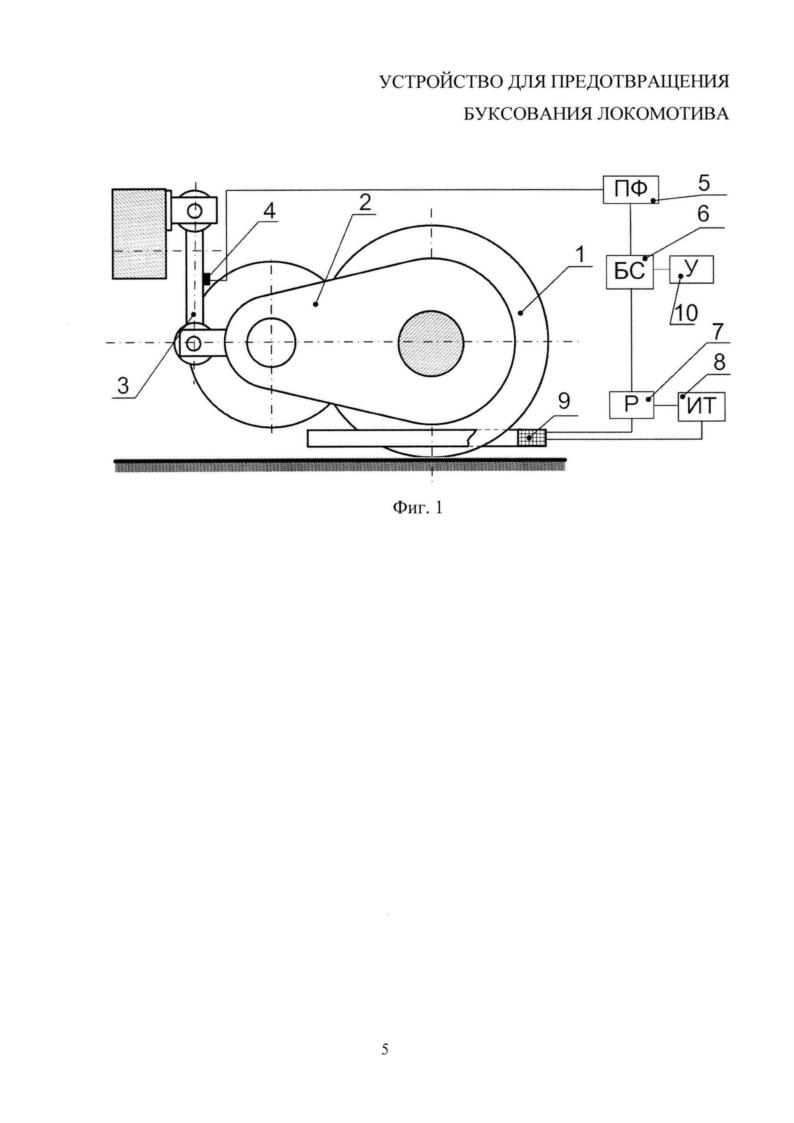

Устройство для предотвращения буксования локомотива, содержащее магнитоэлектрический датчик, размещенный на реактивной тяге осевого редуктора, полосовой фильтр, блок сравнения и регулятор, отличающееся тем, что устройство содержит источник тока, электромагнитный индуктор, охватывающий каждое из колес колесной пары и блок уставки, регулятор выполнен в виде ключа, при этом сигнал на выходе магнитоэлектрического датчика сил поступает на вход полосового фильтра, который пропускает составляющие сигнала в двух полосах пропускания частот, одна из которых соответствует частоте колебаний колесной пары, когда колеса колесной пары колеблются в одной фазе относительно друг друга, а другая - частоте колебаний колесной пары, когда колеса колесной пары колеблются в противофазе относительно друг друга, сигнал с выхода полосового фильтра поступает на вход блока сравнения, на него также поступает сигнал от блока уставки, который соответствует установленному предельному значению уровня колебаний, если уровень сигнала с выхода полосового фильтра превышает сигнал от блока уставки, то блок сравнения подает сигнал на регулятор, подающий ток от источника тока на электромагнитный индуктор.
