Устройство для предотвращения буксования локомотива

186191

B61C15/08

Заявка: 2018114134, 17.4.2018

Опубликовано: 11.1.2019. Бюл. № 2

Авторы: В.И. Воробьев, М.А. Маслов, С.О. Копылов, О.В. Измеров, А.С. Космодамианский, Д.В. Воробьев

Патентообладатель: ФГБОУВО "Брянский государственный технический университет"

УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ БУКСОВАНИЯ ЛОКОМОТИВА

Формула полезной модели

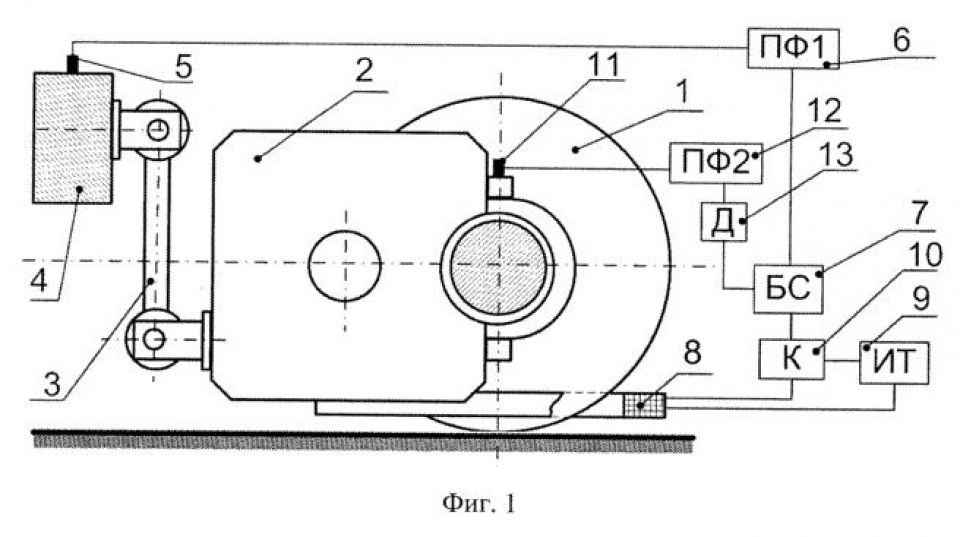

Устройство для предотвращения буксования локомотива, содержащее датчик, полосовой фильтр, блок сравнения, регулятор, источник тока и электромагнитный индуктор, при этом датчик выполнен в виде датчика вертикальной виброскорости и размещен на раме тележки, регулятор выполнен в виде ключа, подающего ток от источника тока на электромагнитный индуктор, охватывающий каждое из колес колесной пары, сигнал датчика виброскорости поступает на вход полосового фильтра, сигнал с выхода полосового фильтра поступает на вход блока сравнения, если уровень сигнала с выхода полосового фильтра превышает заданное значение уровня помех, с выхода блока сравнения подается сигнал на ключ, который подает ток от источника тока на электромагнитный индуктор, при этом полосовой фильтр имеет две полосы пропускания частот, одна из них соответствует частоте колебаний колесной пары, когда колеса колесной пары колеблются в одной фазе относительно друг друга, а другая - частоте колебаний колесной пары, когда колеса колесной пары колеблются в противофазе относительно друг друга, отличающееся тем, что устройство содержит второй датчик виброскорости, расположенный над осью колесной пары, второй полосовой фильтр и делитель, а блок сравнения имеет два входа.
