Формула полезной модели

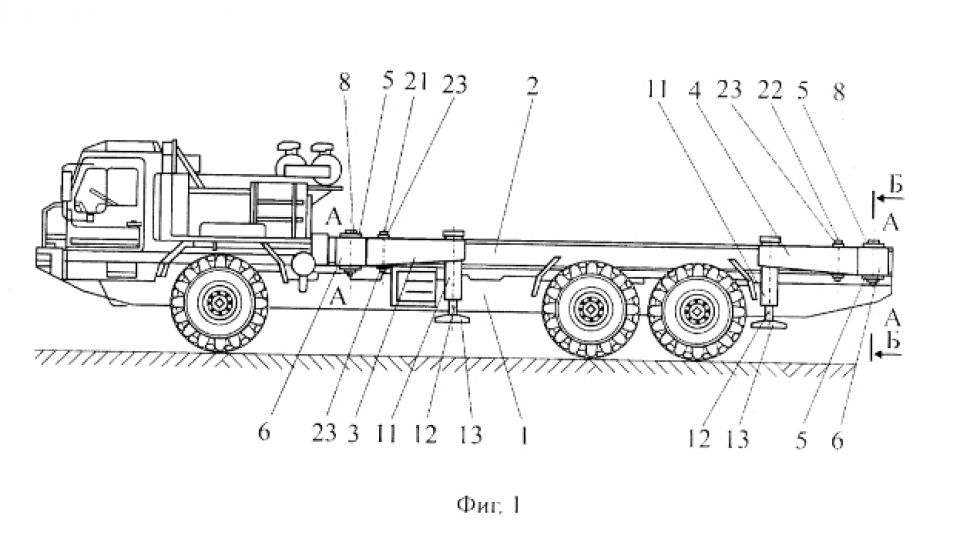

Устройство для установки аутригеров транспортно-технологической машины, содержащее закрепленные шарнирно на несущей раме транспортно-технологической машины поворотные несущие балки с установленным на каждой из них аутригером для образования прямоугольного опорного контура и элементы гидропривода, отличающееся тем, что привод поворотного перемещения аутригеров в горизонтальной плоскости из транспортного положения в рабочее положение и обратно выполнен в виде двух расположенных вдоль продольной оси транспортно-технологической машины и противоположно направленных приводных гидроцилиндров двухстороннего действия с односторонними штоками и четырех рычагов, которые совершают плоскопараллельное движение в горизонтальной плоскости, и у каждого из них один конец рычага шарнирно закреплен на конце штока гидроцилиндра, а второй конец шарнирно закреплен на поворотной несущей балке, причем длина рычага между центрами шарниров составляет не менее , где lBC - расстояние между центрами шарнира крепления поворотной несущей балки к несущей раме транспортно-технологической машины и шарнира крепления рычага к поворотной несущей балке; В - удаление центра шарнира крепления поворотной несущей балки к несущей раме транспортно-технологической машины от ее продольной оси.
