​Устройство для заливки трещин и швов асфальтобетонного дорожного покрытия

218276
E01C23/09, E01C19/16

Заявка: 2022125872, 3.10.2022
Опубликовано: 18.5.2023. Бюл. № 14
Автор: С.А. Приземный
Патентообладатель: Приземный Сергей Александрович



УСТРОЙСТВО ДЛЯ ЗАЛИВКИ ТРЕЩИН И ШВОВ АСФАЛЬТОБЕТОННОГО ДОРОЖНОГО ПОКРЫТИЯ

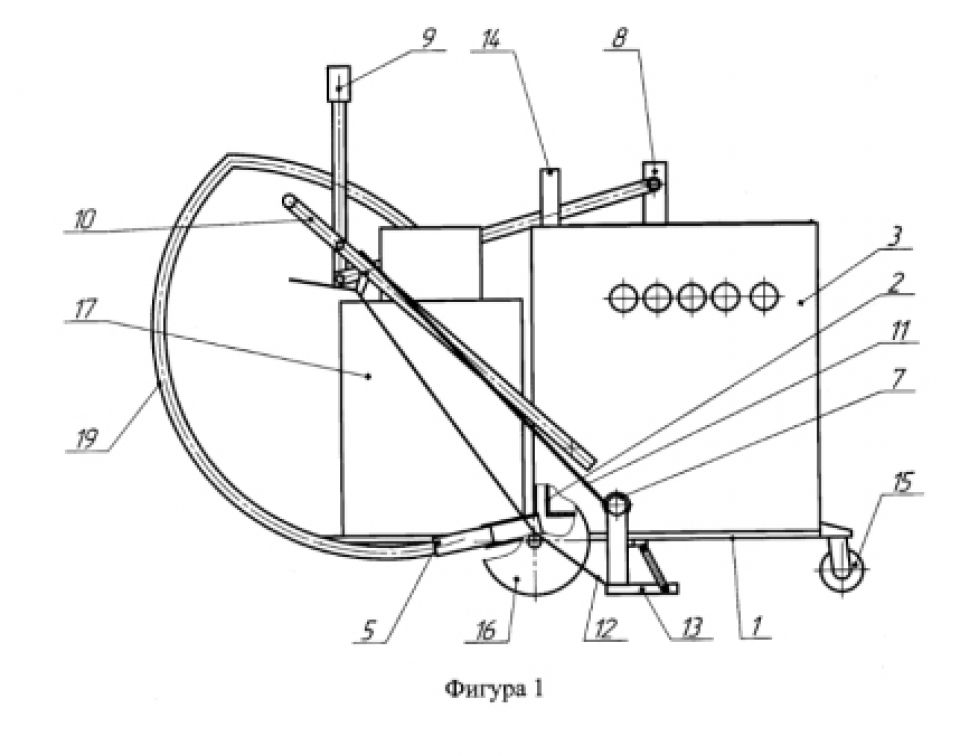

Устройство для заливки трещин и швов асфальтобетонного дорожного покрытия, содержащее раму с колесами, образующие тележку с ручкой управления, установленные на раме рабочий котел с тягой управления заслонкой для выпуска битума и газовый баллон с редуктором и шлангом, соединенным с газовой форсункой нагрева рабочего котла, отличающееся тем, что оно снабжено дополнительным наружным котлом, стенки которого равноудалены от стенок рабочего котла, в дополнительном наружном котле имеется отверстие, в котором установлено сопло газовой форсунки с возможностью направления пламени на направляющую втулку с установленной на ней заслонкой, оба котла закрыты общей крышкой, в ней выполнен паз для тяги механического ворошителя битума, ручка которого шарнирно закреплена на ручке управления тележкой, а на противоположной стороне ручки управления тележкой закреплены тяги управления заслонкой и разглаживающим утюжком, которые соответственно соединены с заслонкой и утюжком, на крышке установлен термометр, термопара которого опущена в рабочий котел, колеса тележки термостойкие, задние из колес имеют больший диаметр для снижения налипания на них битума.
