2708485
B24B55/02, B23Q11/10, B24B7/00
Заявка: 2019121789, 9.7.2019
Опубликовано: 9.12.2019. Бюл. № 34
Авторы: Ю.В. Василенко, О.А. Василенко
Патентообладатель: ФГБОУВО "Брянский государственный технический университет"
УСТРОЙСТВО ПОДАЧИ СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ПРИ ПЛОСКОМ ШЛИФОВАНИИ ПЕРИФЕРИЕЙ КРУГА

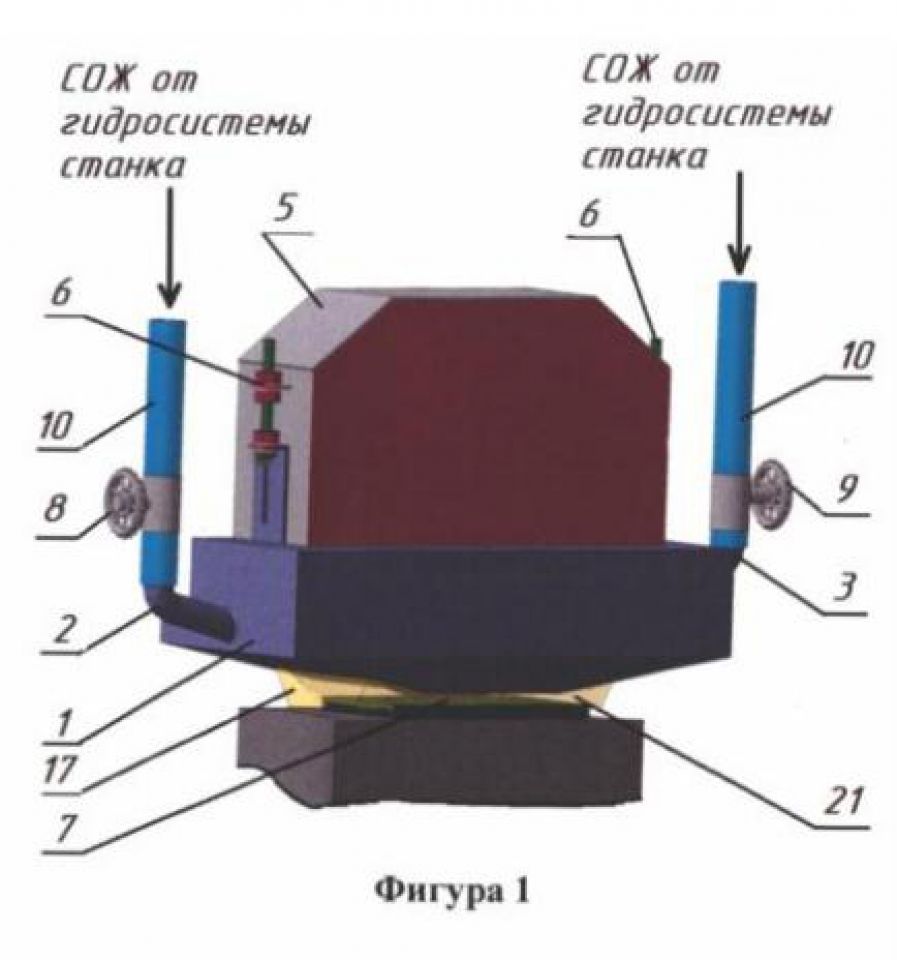

Изобретение относится к области абразивной обработки и может быть использовано для подачи смазочно-охлаждающей жидкости (СОЖ) при плоском шлифовании периферией круга. Устройство содержит защитный кожух, боковые и фронтальные сопла, направленные под прямым или острым углом к обрабатываемой поверхности с возможностью образования замкнутого контура из подаваемой СОЖ по периметру зоны резания и создания проточной ванны из СОЖ. На защитном кожухе установлен с возможностью регулирования вертикального положения моноблок, в нижней части которого расположены шесть нерегулируемых сопел для подачи СОЖ. Моноблок разделен на два резервуара, один из которых питает два боковых и два фронтальных сопла, а второй резервуар питает сопло, расположенное за зоной резания, и сопло, расположенное перед зоной резания, причем ширина этих сопел не превышает высоты шлифовального круга. В результате повышается производительность обработки и снижается расход СОЖ. 7 ил.
