226988
F41G3/18, G02B27/30
Заявка: 2024105870, 6.3.2024
Опубликовано: 1.7.2024. Бюл. № 19
Авторы: А.Е. Белик, Н.А. Максимов, В.П. Бословяк, Е.Е. Федоров,
А.В. Болховитин, А.А. Киреев, А.Ю. Сергеев, Н.И. Шидловский
Патентообладатель: ФГБОУ ВО "Брянский государственный инженерно-технологический университет"
УСТРОЙСТВО ПОДСВЕТКИ СЕТКИ ОРУДИЙНОГО КОЛЛИМАТОРА
Формула полезной модели

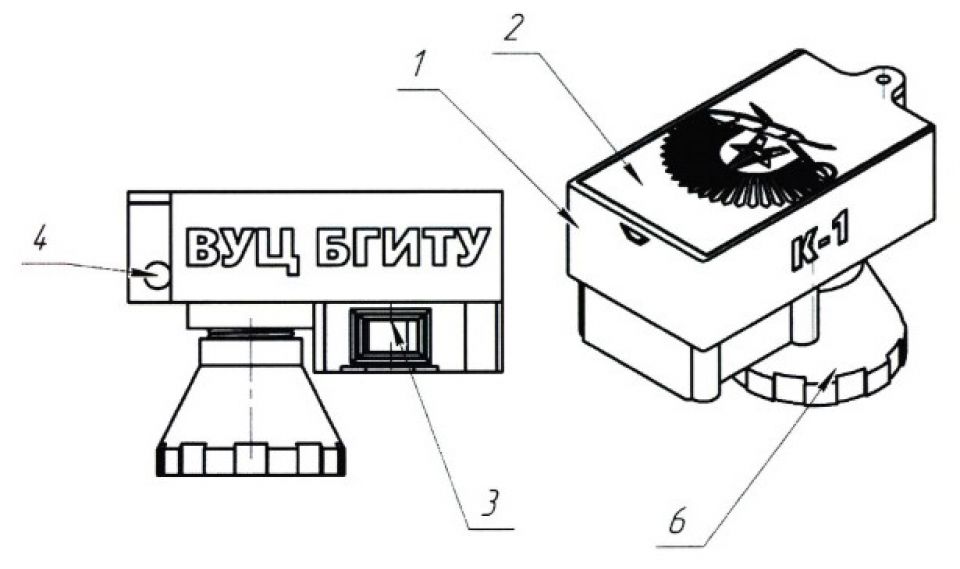

Устройство подсветки сетки орудийного коллиматора, содержащее корпус, в котором размещен батарейный отсек с источником питания, крышка батарейного отсека, кнопка выключения, источник света, в корпусе имеется отверстие для размещения удерживающего кольца, при этом с одной стороны корпуса нарезана резьба для установки рассеивателя, который также осуществляет функцию держателя, все электрические элементы закоммутированы электромонтажным комплектом, отличающееся тем, что источником света является светодиод, функционирующей с уменьшенным рабочим током с помощью согласующего резистора, при этом согласующий резистор уменьшает ток до такой степени, чтобы подсвеченная сетка не давала излишней засветки, причем источником тока являются элементы питания типа «АА».
