227675
F41G1/46, G02B27/32
Заявка: 2024105873, 6.3.2024
Опубликовано: 30.7.2024. Бюл. № 22
Авторы: А.Е. Белик, Н.А. Максимов, В.П. Бословяк, Е.Е. Федоров,
А.В. Болховитин, А.А. Киреев, А.Ю. Сергеев, А.Г. Григорьев
Патентообладатель: ФГБОУ ВО "Брянский государственный инженерно- технологический университет"
УСТРОЙСТВО ПОДСВЕТКИ СЕТКИ, ШКАЛ И УРОВНЕЙ ОПТИЧЕСКОГО ПРИЦЕЛА ПАГ-17
Формула полезной модели

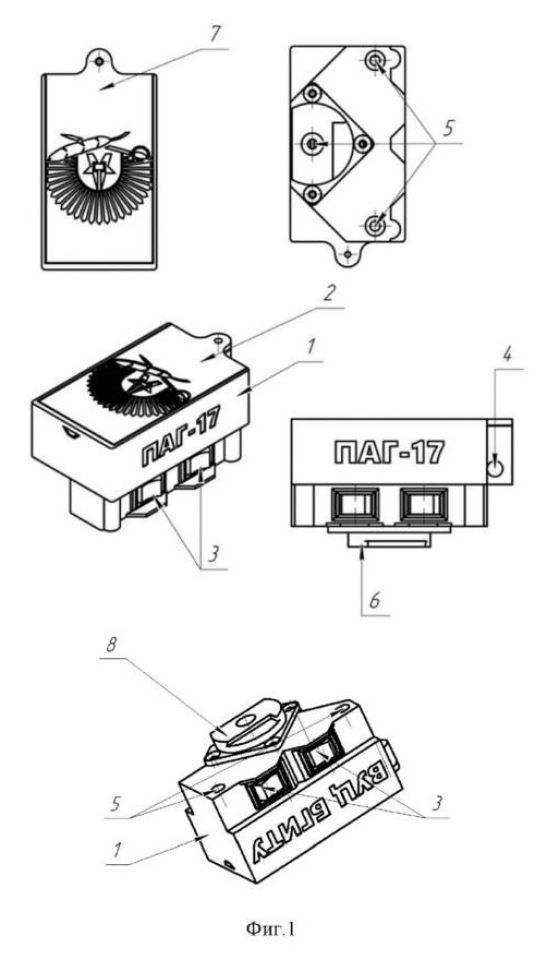

Устройство подсветки сетки, шкал и уровней оптического прицела ПАГ-17, содержащее корпус, в котором размещен батарейный отсек с источником питания, крышка батарейного отсека, кнопки выключения, источник света, в корпусе имеется отверстие для размещения удерживающего кольца, при этом с одной стороны корпуса есть фланец для установки в паз прицела, который также осуществляет функцию держателя, все электрические элементы закоммутированы электромонтажным комплектом, имеет три источника света на базе трех светодиодов разной поляризации светового излучения, а источником тока являются 2 элемента питания типа «АА», отличающееся тем, что центральная пластина имеет отверстие под светодиод и фиксируется к корпусу, при этом форма центральной пластины выполнена таким образом, чтобы она размещалась и фиксировалась по принципу шлицевого соединения с пазами оптического прицела на должном уровне фиксации.
