2777907
B66B9/04
Заявка: 2022102572, 3.2.2022
Опубликовано: 11.8.2022. Бюл. № 23
Автор: А.А. Карпенков
Патентообладатель: Карпенков Александр Алексеевич
ВЕРТИКАЛЬНЫЙ ПОДЪЕМНИК

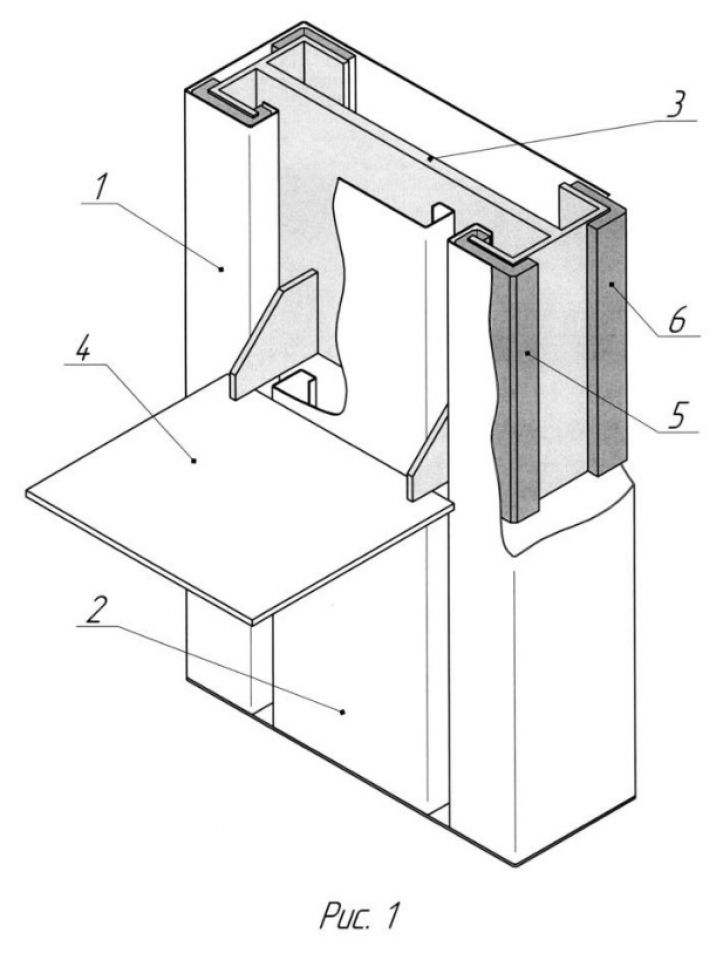

Изобретение относится к грузоподъемным устройствам. Вертикальный подъемник включает подъемную колонну. Колонна содержит корпус, сформированный в виде прямоугольного параллелепипеда незамкнутого контура, внутри которого смонтирована перемещаемая вверх-вниз от привода подвижная каретка с антифрикционными передними и задними ползунами, и лицевую панель корпуса. Каретка соединена с консольно установленной грузовой платформой. Корпус подъемной колонны выполнен из заготовки листового металла посредством последовательного четырехстороннего гиба левой и правой сторон заготовки, формирующего прямоугольную отбортовку стенок корпуса с образованием на их периферии сквозных вертикальных прямоугольных полостей незамкнутого контура. Конфигурация полостей идентична конфигурации контура профиля передних ползунов, выполненных с возможностью размещения в вышеуказанных полостях, как в направляющих при сборочном монтаже подъемника. Толщина стенок корпуса и лицевой панели лежит в пределах 1,5-2,5 мм. Достигается снижение массы корпуса колонны подъемника с одновременным сохранением требуемой жесткости конструкции. 5 ил.
