2643378
E04C3/04, E04B1/98
Заявка: 2016137709, 21.9.2016
Опубликовано: 1.2.2018. Бюл. № 4
Авторы: И.Н. Серпик, Б.Е. Комшин
Патентообладатель: ФГБОУВО "Брянский государственный инженерно - технологический университет"
СТАЛЬНАЯ ФЕРМА ПОВЫШЕННОЙ ЖИВУЧЕСТИ

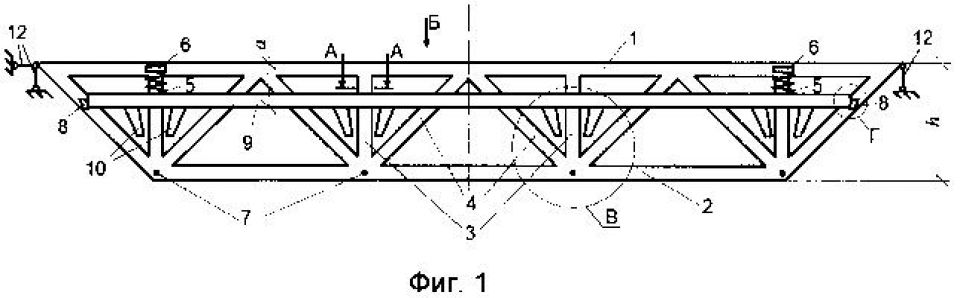

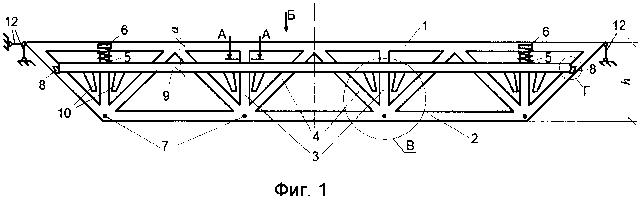

Изобретение относится к строительным конструкциям, в частности, к стальным фермам. Технический результат - предупреждение обрушения фермы в случае локального разрушения одного из стержней или средних узлов нижнего пояса при возможном аварийном воздействии. Ферма состоит из верхнего и нижнего поясов, соединенных между собой решеткой. Отличительной особенностью конструкции является наличие дополнительного горизонтального стержня, захватов, расположенных на крайних раскосах фермы, коротышей в узлах нижнего пояса и кронштейнов, оборудованных пружинами. Дополнительный стержень содержит упоры, приваренные попарно - по одной паре напротив каждого из коротышей, и легкие хомуты. С помощью пружин сжатия он прижимается к захватам и ограничивается облегченными хомутами по смещениям из плоскости фермы. 7 ил.
