2645191
F02B71/04, F01B11/08
Заявка: 2016145873, 22.11.2016
Опубликовано: 16.2.2018. Бюл. № 5
Авторы: Ю.И. Фокин, В.В. Рогалев
Патентообладатель: ФГБОУВПО "Брянский государственный технический университет"
ДВУХТАКТНЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ С ЭЛЕКТРИЧЕСКИМ ГЕНЕРАТОРОМ

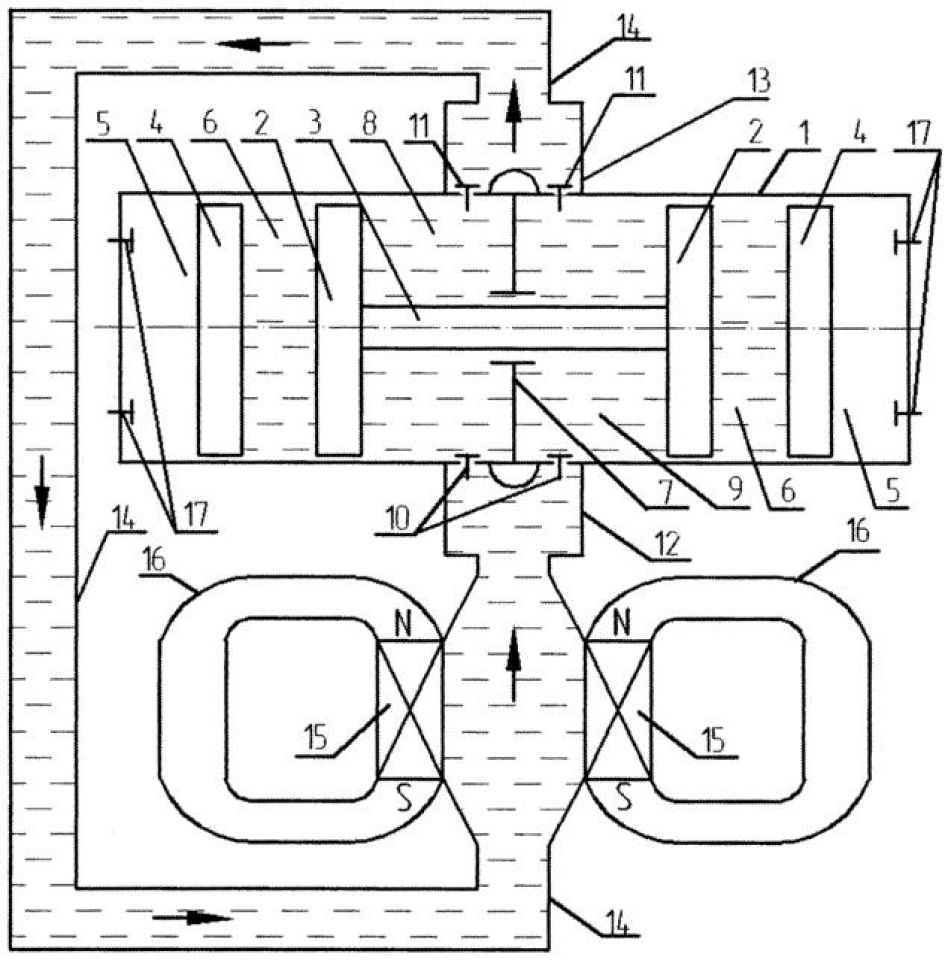

Изобретение относится к двигателям внутреннего сгорания с электрическим генератором и может использоваться для выработки электроэнергии и перекачки жидкости. Двигатель содержит цилиндр 1 с поршнями 2 объемного насоса, соединенными между собой штоком 3. На концах цилиндра 1 расположены уплотнительные поршни 4 и камеры сгорания 5. Объемный насос разделен перегородкой 7 на камеры 8, 9 со всасывающими 10 и нагнетательными клапанами 11. Камеры 8, 9 заполнены рабочей жидкостью, в качестве которой используется ферромагнитная жидкость на водяной основе. Всасывающий 12 и нагнетательный 13 патрубки объемного насоса соединены энергосберегающей магистралью 14, вокруг которой установлена обмотка 15 линейного электрического генератора, концентрично которой размещен кольцевой постоянный магнит 16. При воспламенении смеси в камерах сгорания 5 происходит возвратно-поступательное движение поршней 2, перекачивающих жидкость по энергосберегающей магистрали 14. Кольцевой магнит 16 создает магнитное поле, перемещение столба ферромагнитной жидкости генерирует ЭДС в обмотке 15 линейного электрического генератора. Изобретение обеспечивает расширение функциональных возможностей двигателя, а также генерацию электрической энергии. 1 ил.
