2645719
G21C1/07
Заявка: 2017105696, 20.2.2017
Опубликовано: 28.2.2018. Бюл. № 7
Автор: К.И. Головко
Патентообладатель: Головко Константин Иванович
ИНТЕГРАЛЬНАЯ СХЕМА ТЕПЛОВОЙ РАЗГРУЗКИ ЯДЕРНОГО РЕАКТОРА БЛОКА АЭС С ТУРБОНАСОСАМИ ПРОКАЧКИ ТЕПЛОНОСИТЕЛЯ

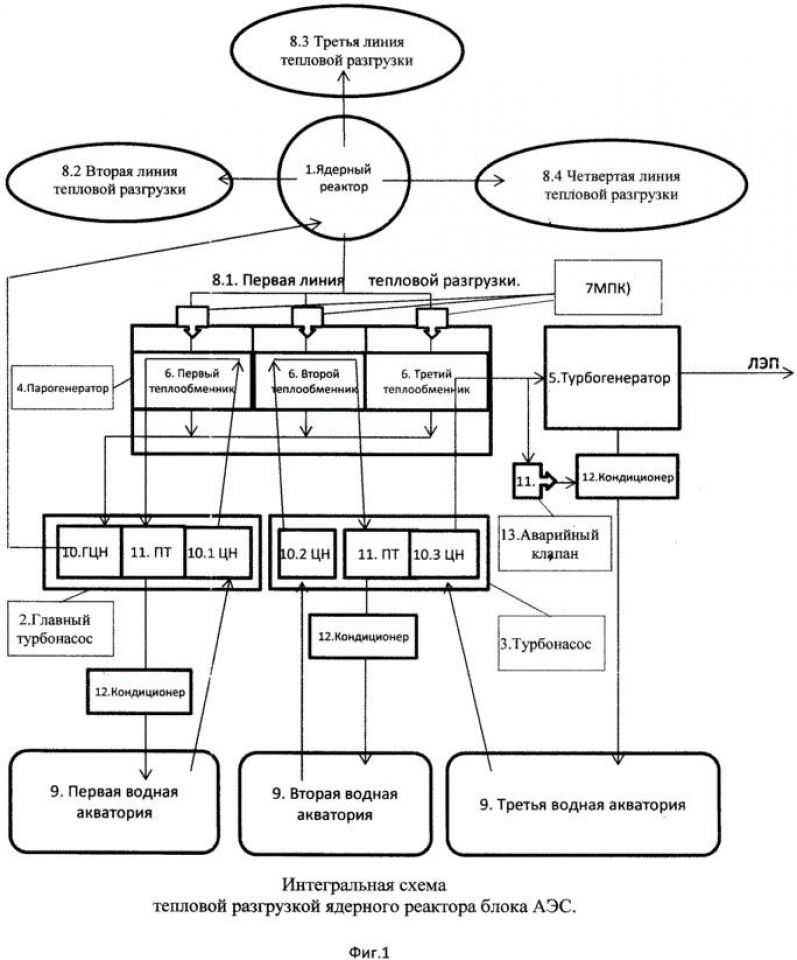

Изобретение относится к интегральным схемам расхолаживания ядерного реактора. Интегральная схема тепловой разгрузки ядерного реактора блока АЭС содержит паровые турбины, вращающие циркуляционные насосы, турбонасосы, трехсекционные парогенераторы и циркуляционные насосы с электродвигателями, предназначенные для первичного запуска реактора и при аварийных ситуациях. При этом трехсекционные парогенераторы содержат три раздельных входа для теплоносителя первого контура, три теплообменника и общий выход для теплоносителя в первый контур. В каждой секции трехсекционного парогенератора установлены теплообменники, организующие три под-контура второго контура в линиях тепловой разгрузки. Турбонасосы содержат разнесенные на оба конца рабочего вала паровой турбины циркуляционные насосы. Технический результат – обеспечение безопасного и надежного отбора тепловой нагрузки с ядерного реактора и высокоэффективного использования рабочего тела для производства электроэнергии. 1 ил
