Изобретение 2276031

2276031
B61F 5/02, B61F 5/26, B61F 5/38, B61F 5/50
Заявка: 2005100337/11; 11.01.2005
Опубликовано: 10.05.2006. Бюл. № 13
Авторы: Н.И.Никифоров, С.Н.Никифоров, М.В.Загорский, Л.Н.Гулакова
Патентообладатель: Никифоров Николай Иванович

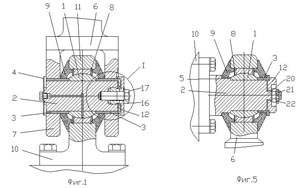

Изобретение относится к рельсовым транспортным средствам и касается конструкции устройств, предназначенных для шарнирного соединения тяг, поводков и амортизаторов с опорами или между собой. Устройство содержит шарнир 1, ось 2, тягу 6 или поводок, или амортизатор, опору 10, уплотнение 9. Уплотнение установлено на центрирующие втулки 3 или на центрирующую втулку и уступ оси, к которому прижат центрирующей втулкой шарнир. Одна из центрирующих втулок установлена на оси, прижата к шарниру прижимом 12, ввернутым в гнездо оси или навернутым на ее хвостовик. Ось зафиксирована в проушинах 4тяги или опоры с одной стороны своим буртиком 4, а со второй стороны крышкой 16, прижатой к проушине болтом 17, пропущенным через прижим и ввернутым во второе гнездо оси или навернутым на ее хвостовик. По другому варианту упругий шарнир своей втулкой напрессован и зафиксирован на хвостовике оси прижимом, вворачиваемым в резьбовое гнездо, которым снабжена ось. Предлагаются также другие варианты устройства. Технический результат – жесткая фиксация тяг, поводков и амортизаторов, возможность передачи больших поперечных усилий, повышение долговечности и надежности устройства.
