Изобретение 2281872

2281872
B61F 5/38, B61F 5/48
Заявка: 2005107070/11; 11.03.2005
Опубликовано: 20.08.2006. Бюл. № 23
Авторы: Н.И.Никифоров, С.Н.Никифоров
Патентообладатель: Никифоров Николай Иванович

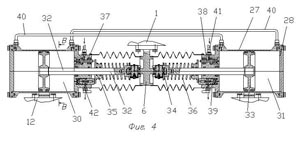

Изобретение относится к рельсовым транспортным средствам и касается конструкции устройств, предназначенных для автоматического управления поворотом тележек и колесных пар при движении тягового транспортного средства (ТТС) по криволинейным участкам пути. ТТС с автоматическим управлением положения тележек и колесных пар в кривой содержит кузов или раму с автосцепками, тяговые тележки с колесными парами с буксами, буксовые поводки. Тележка снабжена двумя пневмоцилиндрами или гидроцилиндрами, расположенными по разные стороны управляющего кронштейна 6. Штоки 32 цилиндров шарнирно соединены с управляющим кронштейном. Корпуса цилиндров и управляющий кронштейн закреплены на тележке или кузове, или раме. Каждый шток снабжен управляющим ползуном 35 с пружиной 36, воздействующим на клапаны кпапанной коробки 37, соединяющие штоковые полости 30 цилиндров с напорной магистралью 41 и атмосферой или сливной магистралью 42. Разноименные относительно штоков полости цилиндров соединены между собой перепускными трубопроводами 40. По второму варианту изабретения с управляющим кронштейном связан только один цилиндр. Технический результат – установка колесных пар в хордовое положение с одновременной радиальной установкой осей колесных пар.
