229436
A23N12/02, B08B3/10, B02C18/00
Заявка: 2023128862, 7.11.2023
Опубликовано: 7.10.2024. Бюл. № 28
Авторы: В.В. Кузнецов, Х.М. Исаев, А.И. Купреенко, С.Х. Исаев,
В.Е. Гапонова, Н.А. Лаптева
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"
КОМБИНИРОВАННОЕ УСТРОЙСТВО ДЛЯ МОЙКИ И ИЗМЕЛЬЧЕНИЯ КОРНЕПЛОДОВ
Формула полезной модели

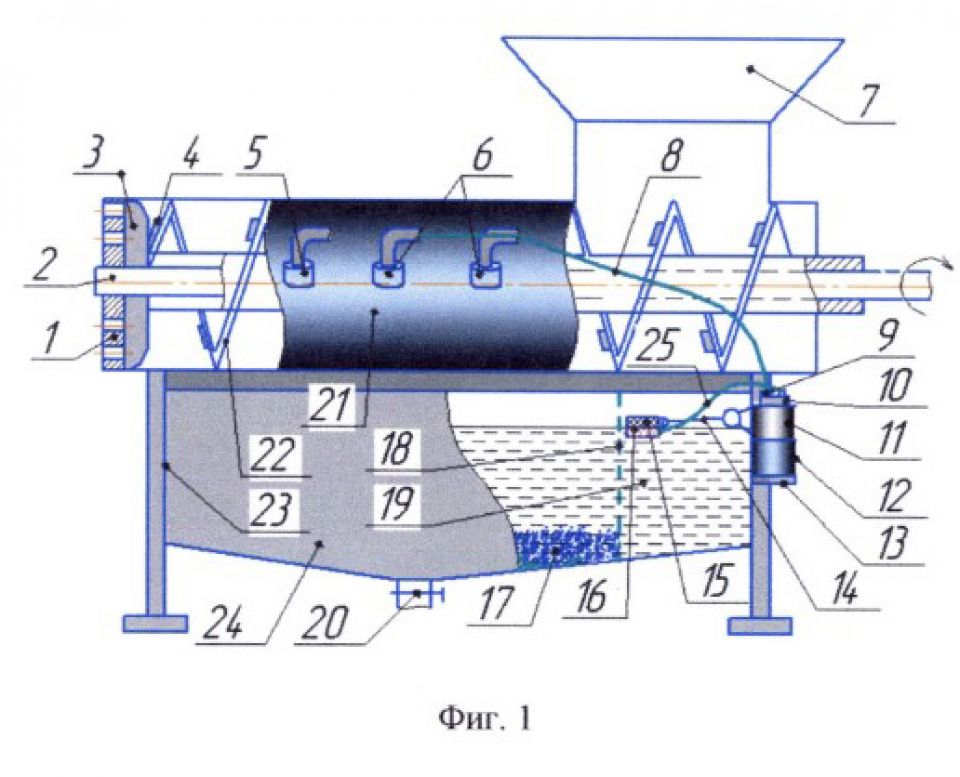

Комбинированное устройство для мойки и измельчения корнеплодов, содержащее полый корпус с загрузочной воронкой, подающий шнек и выгрузное окно, при этом диаметрально на горизонтальной оси симметрии корпуса расположены форсунки 5 и 6, в нижней части корпуса выполнены прорези, подающий шнек установлен в полости корпуса, на передней части геликоида шнека в шахматном порядке установлены ножи, внутри подающего шнека, соосно и с возможностью вращения относительно подающего шнека установлен вал, на хвостовике которого установлен сменный нож для измельчения корнеплодов, выгрузное окно перекрывается декой, выполненной в виде сменной сепарирующей пластины, при этом нижняя часть корпуса устройства смонтирована на раме, содержащей четыре опоры, между ними зафиксирована емкость, дно которой выполнено с уклоном к сливному патрубку, отличающееся тем, что 1/4 часть емкости отделена вертикально установленным решетом с круглыми отверстиями 2 миллиметра и в ней на маятниковой подвеске установлен поплавок с заборным фильтром, на дополнительной раме между двумя опорами со стороны загрузочной воронки установлен насос с входным штуцером, выходным распределительным механизмом с регулировочным краном, перепускным и предохранительным клапанами и приводящий насос электродвигатель, входной штуцер насоса соединен шлангом с заборным фильтром в отделенной сеткой 1/4 части емкости, а распределительный механизм с регулировочным краном соединен с форсунками 6, при этом форсунка 5 соединена с водопроводной сетью через регулировочный кран.
