Образец для определения коэффициента трения

Заявка: 2010126077/28, 25.6.2010

Опубликовано: 10.11.2011. Бюл. № 31

Авторы: Г. Новиков, В.И. Воробьев, Д.В. Воробьев, А.А. Пугачев, А.С. Новиков, О.В. Измеров, А.С. Космодамианский, В.И. Травиничев

Патентообладатель: ГОУВПО "Брянский государственный технический университет"

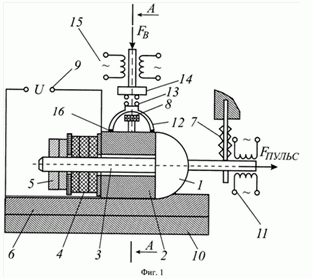

Настоящее изобретение относится к области испытательной техники. Образец содержит полусферическую рабочую поверхность, полый цилиндр, диаметр которого равен диаметру полусферы, датчик осевого усилия, силоизмерительное устройство. Полусфера снабжена осью, полый цилиндр установлен на оси и одним своим торцом взаимодействует с торцом полусферы, а датчик осевого усилия, установленный соосно цилиндру, взаимодействует с другим его торцом. Образец установлен на исследуемой пластине, образующей единый магнитный контур с магнитопроводом, между ними имеется регулируемый зазор. Полый цилиндр и исследуемая пластина соединены с источником питания. Ось соединена с источником импульсной осевой нагрузки, выполненной в виде электромагнитной катушки возбуждения. Исследуемая пластина установлена на магнитоэлектроизоляционную подставку. Вертикальная, переменная во времени и перпендикулярная оси тяговой нагрузки образца, нагрузка передается на образец через шток, установленный в соленоиде, пружину, рычаг, а между рычагом и цилиндром образца установлена прокладка. Технический результат: повышение точности определения общего коэффициента трения и его составляющих. 1 з.п. ф-лы, 2 ил.
