228490
A01B39/18, A01B39/26
Заявка: 2023128863, 7.11.2023
Опубликовано: 29.8.2024. Бюл. № 25
Авторы: В.В. Кузнецов, В.А. Погонышев, Н.А. Лаптева
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"
ПОЧВООБРАБАТЫВАЮЩИЙ РАБОЧИЙ ОРГАН
Формула полезной модели

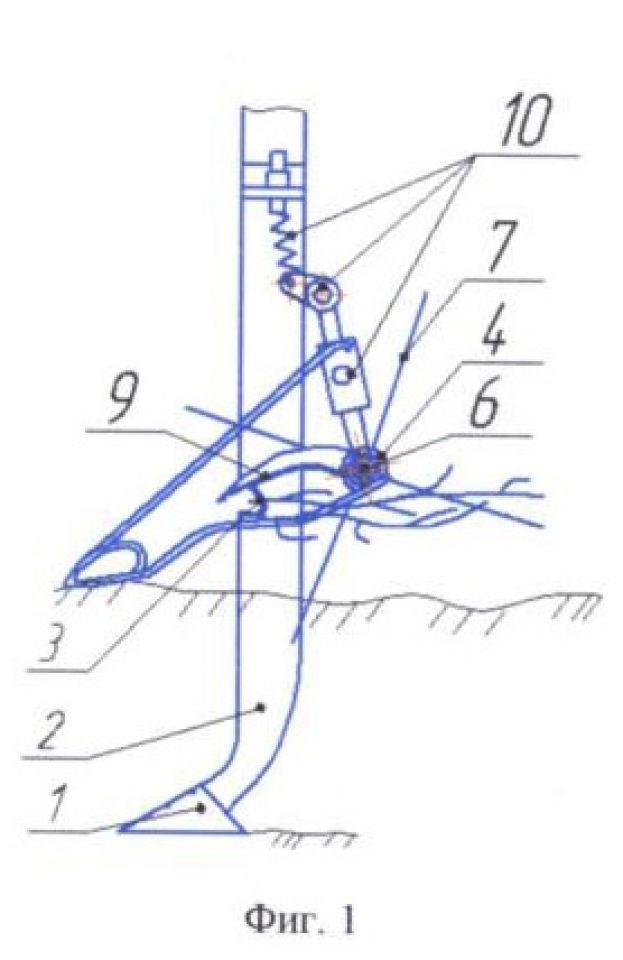

Почвообрабатывающий рабочий орган, включающий лапу, стойку трапециевидного сечения, сужающегося против направления движения, и имеющую в передней поверхности на высоте, большей, чем глубина хода лапы, горизонтальную проточку с профилем усеченного эллипса и серрейторной заточкой, расположенный с двух сторон лапы и присоединенный подпружиненным механизмом регулирования к задней части стойки очиститель, состоящий из двух катков, надетых на общую горизонтальную ось шарнира с возможностью вращения и снятия, с иглами, имеющими на конце пластины трапециевидной формы с режущими лезвиями, нож серповидной формы с серрейторной заточкой лезвия, радиально установленный на внутреннем конце левого катка вплотную к стойке, создающий при вращении режущую пару с проточкой стойки, отличающийся тем, что в конструкции имеется стеблеподъемник, изготовленный из двух пружинных прутков круглого сечения, каждый пруток прикреплен к соответствующему концу оси катков очистителя резьбовым соединением с помощью приваренной шайбы, прутки пространственно изогнуты таким образом, что имеют нижнюю полозковую часть, направленную под острым углом вниз и вбок к продольной оси симметрии лапы перед ее носком, двойной пружинный виток на конце и верхнюю часть, отогнутую вверх выше траектории движения игл роторов с режущими лезвиями и вбок за пределы горизонтальной оси шарнира с роторами, а пружинные витки двух прутков соединены между собой вставленным пальцем с шайбой и фиксатором.
