228493
E01C19/00, B66C23/04, B66F11/04
Заявка: 2024103343, 11.2.2024
Опубликовано: 30.8.2024. Бюл. № 25
Авторы: Н.И. Токар, В.А. Ильичёв, В.А. Кульбаков
Патентообладатель: ФГБОУ ВО "Брянский государственный инженерно-технологический университет"
РАБОЧЕЕ ОБОРУДОВАНИЕ МОДУЛЬНОЙ СТРОИТЕЛЬНОЙ МАШИНЫ НА АВТОМОБИЛЬНОМ ШАССИ С БОРТОВЫМ КУЗОВОМ И СТРЕЛОВЫМ ГРУЗОПОДЪЁМНИКОМ
Формула полезной модели

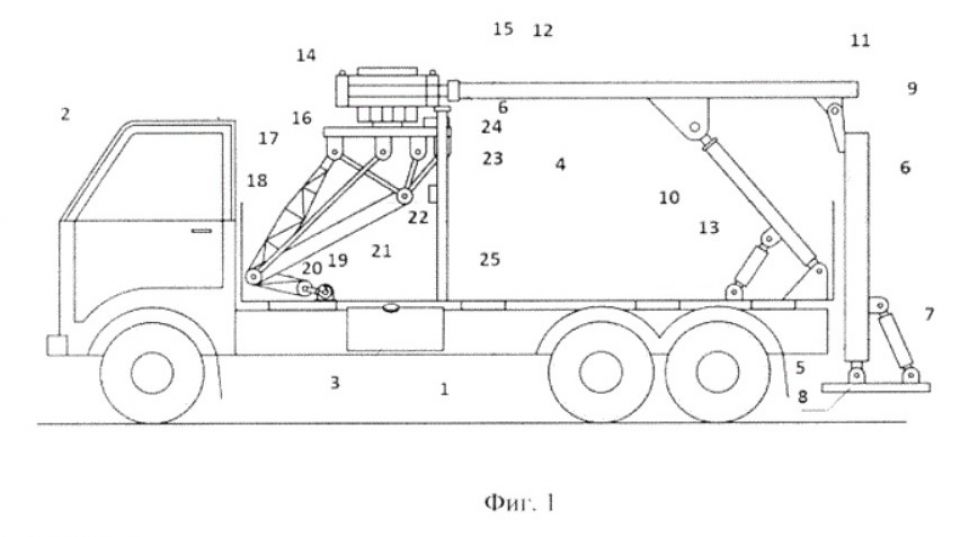

1. Модульная строительная машина, состоящая из бортового автомобиля с кузовом на автомобильном шасси, на раме которого установлено рабочее оборудование стрелового грузоподъемника, состоящее из модуля подъемника и модуля стрелового крана, вращающегося в горизонтальной и вертикальной плоскостях, отличающаяся тем, что в транспортном положении рабочее оборудование опирается на П-образную опору, установленную на бортовом кузове, и крепится в проушине, в рабочем положении опирается на управляемые задние опоры, причем модуль стрелового крана имеет аккумуляторную силовую установку с электромеханической трансмиссией, управляемой съемным пультом управления, установленным на П-образной опоре, и закрепленной на опорно-поворотном устройстве, повороты которого в горизонтальной и вертикальной плоскостях осуществляются с помощью гидромоторов.
2. Модульная строительная машина по п. 1, отличающаяся тем, что модуль подъемника состоит из неподвижной и подвижной секций стрелы, внутри неподвижной секции стрелы расположен гидроцилиндр выдвижения опоры, шток которого соприкасается с опорой скольжения, устойчивость неподвижной секции стрелы обеспечивается с помощью упорного гидроцилиндра, поворот подвижной секции осуществляется с помощью гидроцилиндра поворота, а выдвижение штока из подвижной секции стрелы обеспечивается с помощью двухстороннего гидроцилиндра управления, фиксация гидроцилиндра поворота происходит с помощью гидроцилиндра упора, кроме того, в кронштейнах, укрепленных на штоке двухстороннего гидроцилиндра управления, горизонтально закреплен гидромотор вращения штока, вращающий шток двухстороннего гидроцилиндра управления, а вертикально закреплен гидромотор вращения кранового блока.
